معرفی قطعات پکیج دیواری: راهنمای جامع برای آشنایی بیشتر
پکیجهای دیواری به عنوان یکی از رایجترین سیستمهای گرمایشی و تامین آب گرم مصرفی در منازل و ساختمانهای امروزی، از اجزای مختلفی تشکیل شدهاند که هر کدام وظیفه خاصی را بر عهده دارند. آشنایی با این قطعات نه تنها به درک بهتر عملکرد پکیج کمک میکند، بلکه در صورت بروز مشکل، تشخیص اولیه عیب و برقراری ارتباط موثرتر با تکنسین تعمیرات را نیز تسهیل میسازد. این قطعات یا در ایران تولید می شود و یا از خارج کشور وارد می شود. واردات لوازم پکیج از چین
در این مطلب، به معرفی مهمترین قطعات پکیج دیواری میپردازیم:

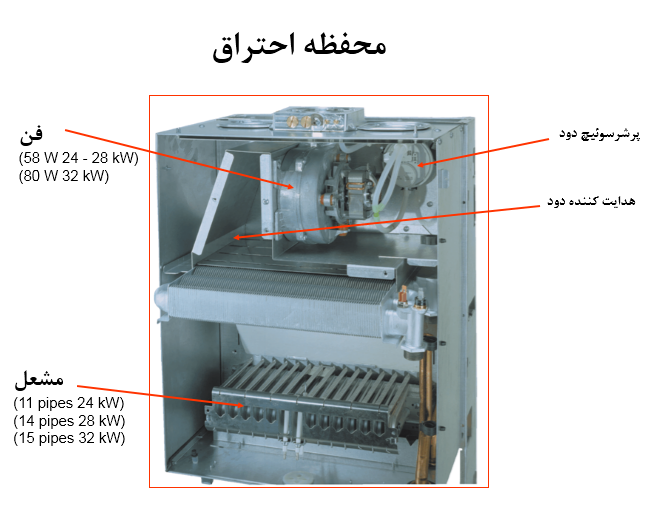

۱. بدنه و محفظه احتراق:
- وظیفه: حفاظت از سایر قطعات داخلی، ایجاد محفظه ایمن برای احتراق و جلوگیری از انتشار گازهای مضر.
- ساختار: معمولاً از جنس فلز با پوشش رنگ مقاوم در برابر حرارت و رطوبت ساخته میشود.
۲. مبدل حرارتی (Heat Exchanger):
- وظیفه: انتقال حرارت ناشی از احتراق گاز به آب مدار گرمایش و آب گرم مصرفی.
- انواع: مبدلهای حرارتی معمولاً از جنس مس یا استیل ضد زنگ ساخته میشوند و میتوانند به صورت تک مبدله یا دو مبدله باشند. در پکیجهای دو مبدله، یک مبدل برای گرمایش و یک مبدل جداگانه برای آب گرم مصرفی وجود دارد.
۳. مشعل (Burner):
- وظیفه: ایجاد شعله از طریق ترکیب گاز و هوا برای تولید حرارت.
- انواع: مشعلها میتوانند از نوع اتمسفریک یا فندار باشند. مشعلهای فندار با مکش اجباری هوا، احتراق کاملتری را فراهم میکنند.
۴. فن (Fan):
- وظیفه: در پکیجهای فندار، وظیفه تامین هوای لازم برای احتراق و تخلیه گازهای ناشی از آن به بیرون را بر عهده دارد.
- اهمیت: وجود فن باعث افزایش ایمنی و راندمان احتراق میشود.

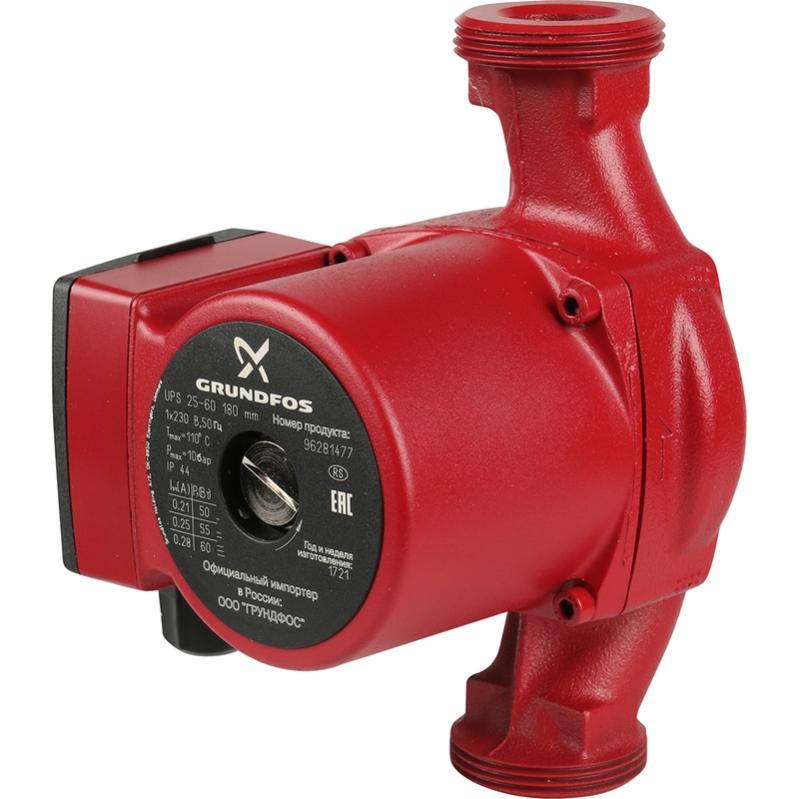

۵. پمپ سیرکولاتور (Circulator Pump):
- وظیفه: به گردش درآوردن آب گرم در مدار گرمایش (رادیاتورها یا سیستم گرمایش از کف).
- اهمیت: پمپ با ایجاد جریان آب، توزیع یکنواخت گرما در ساختمان را تضمین میکند.
۶. منبع انبساط (Expansion Tank):
- وظیفه: جبران افزایش حجم آب ناشی از گرم شدن در مدار گرمایش و جلوگیری از افزایش بیش از حد فشار.
- ساختار: یک مخزن فلزی با یک دیافراگم لاستیکی که یک طرف آن با آب مدار گرمایش و طرف دیگر با گاز نیتروژن پر شده است.
۷. شیر سه طرفه (Three-Way Valve):
- وظیفه: تغییر مسیر جریان آب گرم بین مدار گرمایش و مدار آب گرم مصرفی.
- عملکرد: هنگام نیاز به آب گرم مصرفی، شیر سه طرفه جریان آب گرم را به سمت مبدل ثانویه (در پکیجهای دو مبدله) یا مستقیماً به سمت خروجی آب گرم هدایت میکند.
۸. برد کنترل الکترونیکی (Electronic Control Board – ECU):
- وظیفه: مغز متفکر پکیج که عملکرد تمامی قطعات را کنترل و هماهنگ میکند.
- عملکرد: دریافت اطلاعات از سنسورهای مختلف (دما، فشار و غیره)، پردازش آنها و ارسال دستورات لازم به سایر قطعات.
۹. سنسورها (Sensors):
- وظیفه: اندازهگیری دما، فشار و جریان آب در نقاط مختلف پکیج و ارسال اطلاعات به برد کنترل.
- انواع: سنسور دما (NTC)، سنسور فشار، فلومتر (سنسور جریان آب) از جمله سنسورهای مهم در پکیج هستند.
۱۰. پرشر سوئیچ آب (Water Pressure Switch):
- وظیفه: اطمینان از وجود فشار آب کافی در مدار گرمایش برای عملکرد ایمن پکیج. در صورت افت فشار آب، پکیج را خاموش میکند.
۱۱. شیر اطمینان (Safety Valve):
- وظیفه: تخلیه آب مدار گرمایش در صورت افزایش بیش از حد فشار برای جلوگیری از آسیب دیدن قطعات پکیج.
- اهمیت: یک قطعه ایمنی بسیار مهم که از بروز حوادث جلوگیری میکند.
۱۲. مبدل ثانویه (Secodary Heat Exchanger):
- وظیفه: (موجود در پکیجهای دو مبدله) انتقال حرارت از آب مدار گرمایش به آب سرد ورودی برای تامین آب گرم مصرفی.
- مزیت: تامین آب گرم بهداشتیتر به دلیل عدم تماس مستقیم با شعله.
۱۳. شیر گاز (Gas Valve):
- وظیفه: تنظیم میزان جریان گاز ورودی به مشعل بر اساس دستور برد کنترل.
- اهمیت: کنترل دقیق میزان گاز، احتراق بهینه و ایمن را تضمین میکند.
۱۴. الکترود جرقه زن (Ignition Electrode):
- وظیفه: ایجاد جرقه برای روشن کردن شعله مشعل.
۱۵. الکترود یونیزاسیون (Ionization Electrode):
- وظیفه: تشخیص تشکیل شعله و ارسال سیگنال به برد کنترل برای ادامه عملکرد پکیج. در صورت عدم تشکیل شعله، جریان گاز را قطع میکند.
۱۶. بای پس (Bypass):
- وظیفه: ایجاد یک مسیر فرعی برای جریان آب در مدار گرمایش زمانی که تمامی شیرهای رادیاتورها بسته باشند. این امر از آسیب دیدن پمپ سیرکولاتور جلوگیری میکند.
۱۷. فیلترها (Filters):
- وظیفه: جلوگیری از ورود ذرات معلق و رسوبات به داخل پکیج و آسیب دیدن قطعات. معمولاً فیلتر در مسیر آب ورودی و برگشتی مدار گرمایش نصب میشود.
نتیجهگیری:
آشنایی با قطعات اصلی پکیج دیواری به شما کمک میکند تا درک بهتری از نحوه عملکرد این سیستم حیاتی در منزل خود داشته باشید. این دانش نه تنها در نگهداری صحیح پکیج موثر است، بلکه در صورت بروز مشکلات احتمالی، میتوانید با اطلاعات کافی با تکنسین مربوطه صحبت کرده و فرآیند عیبیابی و تعمیر را تسریع بخشید. به یاد داشته باشید که هرگونه تعمیر و سرویس پکیج باید توسط افراد متخصص و مجاز انجام شود.
پایان مطلب
