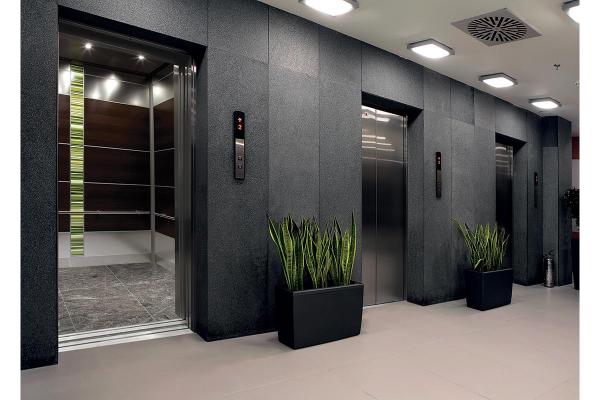

معرفی انواع آسانسور و کارکرد آنها

تاریخچه آسانسور در ایران

آسانسور به صورت امروزی در حدود ۵۰ سال پیش وارد کشور شده است و اولین نمایندگی فروش آسانسور در کشور مربوط به یک شرکت سوئیسی می باشد که توسط یک شرکت ایرانی وارد شد و بعد از آن نیز شرکت های خارجی دیگر در این زمینه فعالیت داشتند اولین کارخانه در ایران توسط وزارت مسکن و شهر سازی در سال ۱۳۵۰ در شهر صنعتی البرز قزوین تحت لیسانس یک شرکت سوئیسی بنا گردید و بعد از آن نیز کارخانجات دیگری توسط شرکت های خارجی در ایران فعالیت نمودند ولی با توجه به تحریم وسایل بعد از انقلاب و بر اساس ضرورت و نیاز شروع به فعالیتهای تولیدی در زمینه ساخت قطعات یدکی آسانسور نمودند و در واقع آسانسور به صورت تلفیقی در کشور تولید و نصب گردید تا اینکه در دهه ۷۰ مجوز واردات آزاد شده وبه تبع آن واحدهای فروش آسانسور به صورت رسمی و غیر رسمی بوجود آمدند

انواع آسانسور

تمامی آسانسورها در داشتن خصوصیاتی مانند داشتن کابین، حرکت عمودی و توقف در سطوح مختلف با هم مشابه‌اند. اما از لحاظ نحوه اعمال نیروی محرکه به کابین متفاوت بوده و به چهار دسته تقسیم می شوند:

۱- آسانسورهای کششی ، ۲- آسانسورهای هیدرولیک ، ۳- آسانسورهای وینچی ، ۴- آسانسورهای مغناطیسی ، ۵- آسانسورهای کارگاهی

آسانسورهای کششی :

نیروی محرکه در این نوع آسانسورها از یک موتورالکتریکی که معمولاً در بالای چاه آسانسور و در محلی به نام موتورخانه نصب گردیده، تأمین می‌شود. بر روی فلکه این موتور تعدادی کابل فولادی (اصطلاحاً سیم بکسل) وجود دارد که از یک سمت به کابین آسانسور و از سمت دیگر به وزنه‌های آسانسور که درون قابی فلزی به نام قاب وزنه قرار دارند، متصل است. جنس این وزنه‌ها معمولاً از چدن یا بتن است. وزن این وزنه‌ها به اندازه وزن کابین به علاوه نصف ظرفیت کابین است. وزن هر نفر در محاسبات مربوط به آسانسور ۷۵ کیلوگرم است. دلیل قرار دادن وزنه در سیستم آسانسور کمک به بالا بردن آسانسور است در غیر اینصورت برای این کار باید موتورهای بسیار قوی با کیلووات بالا استفاده کرد. پس با این کار توان موتور مورد استفاده کاهش می‌یابد. طبیعی است که این وزنه در پایین آمدن آسانسور مزاحمت ایجاد می‌کند، اما چون هر جسم بدون دخالت به پایین سقوط می‌کند پس استفاده از وزنه مانعی بزرگی در حرکت آسانسور ایجاد نمی‌کند.

مطلب پیشنهادی : راهنمای طراحی آسانسور و پله برقی

اساس کار این نوع آسانسورها بر اساس نیروی اصطکاک بین سیم بکسلها و فلکه موتور است. در داخل فریم وزنه به اندازه وزن کابین به اضافه نصف ظرفیت کابین وزنه وجود دارد. مثلاً اگر ظرفیت کابین ۹۰۰ کیلوگرم باشد (یعنی آسانسور نفربر ۱۲ نفره چون متوسط وزن هر نفر ۷۵ کیلوگرم است) باندازه ۴۵۰ کیلوگرم باضافه وزن کابین در کادر وزنه، وزنه وجود دارد. با کمک این وزنه، نیروی کشش لازم برای حرکت کابین کاهش می‌یابد چرا که در صورت رعایت کردن ظرفیت کابین، اختلاف وزن بین کادر وزنه و کابین تحت هر شرایطی از نصف ظرفیت کابین (در مثال قبل ۴۵۰ کیلوگرم) بیشتر نخواهد شد و در حرکت به سمت بالا یا پایین سیستم کشش آسانسور حداکثر برای جابه جایی جرمی به اندازه نصف ظرفیت کابین توان مصرف خواهد کرد.

آسانسورهای هیدرولیک :

اخیراً آسانسورهای هیدرولیکی نیز جای خود را در بین کاربران خانگی باز کرده‌اند. در اروپا بیش از ۷۰ درصد از آسانسورهای زیر ۵ طبقه هیدرولیک استفاده  می‌شوند که از محاسن این نوع آسانسورها می‌توان به نرمی حرکت در استارت اولیه؛ خرابی و استهلاک بسیار کم؛ سهولت در عیب یابی و تعمیر؛ ایجاد آسانسورهای زیبا و شیشه‌ای به دلیل حذف کادر وزنه و سیم بکسل؛ احتیاج به سازه سبک؛ عدم نیاز به موتورخانه در پشت بام؛ ایجاد آسانسورهای باربر و سنگین با تناژ بالا و زیبایی بام خانه و همچنین تراز شدن دقیق آن در طبقات اشاره نمود اما از محدودیتهای استفاده از این نوع آسانسورها می‌توان به محدودیت در ارتفاع و کندی نسبی سرعت آنها و تنها قرارگیری در چاهک را اشاره کرد. (البته امروزه با استفاده از درایو و سیستم خنک‌کننده می‌توان به سرعت ۱ متر به صورت معمول دست یافت. آسانسورهای هیدرولیک با موتور الکتریکی و پمپ فشار روغن و جک هیدرولیک کار می‌کنند.

در آسانسورهای هیدرولیک به خاطر اینکه کادر وزنه وجود ندارد و سیستم جک هیدرولیکی باید تمامی کابین و مسافران را جابه‌جا کند نیاز به موتورهای قوی تری هست. در این آسانسورها یک موتور سه فاز غوطه ور در روغن به همراه یک شیرالکتریکی مخصوص که اصطلاحاً پاور یونیت نامیده می‌شوند وظیفه تأمین فشار روغن برای جک هیدرولیک را داراست. برای راه‌اندازی موتور به خاطر وجود موتورهای قوی تر در صورت استفاده از درایو یا سافت استارتر نیاز به هزینه بسیار بالاتری است پس لذا معمولاً برای شروع به کار موتور پمپ هیدرولیک از سیستم رایج ستاره – مثلث استفاده می‌شود. اما این موتور و فشار تنها در حرکت به سمت بالا مورد نیاز است و برای حرکت کابین به سمت پایین نیازی به روشن کردن موتور و مصرف توان نیست و تنها با بازکردن یک شیر و خالی کردن روغن جک کابین به آرامی به سمت پایین حرکت می‌کند. به عبارت دیگر یک سیستم هیدرولیک تنها در نیمی از مسافت حرکتی خود (تنها به سمت بالا) خود توان قابل ملاحظه‌ای مصرف می‌کند و در نیمه دیگر (تنها به سمت پایین) از نیروی گرانش استفاده می‌کند و این موضوع مصرف برق بالاتر آن نسبت به آسانسورهای دوسرعته را منتفی می‌کند.

آسانسورهای وینچی :

نوعی آسانسور است که با زنجیر یا طناب فولادی آویزان شده و نیروی رانش به طریقی به غیر از اصطکاک به آن وارد می‌شود. در این نوع آسانسورها قاب وزنه وجود ندارد.

آسانسورهای مغناطیسی :

در این آسانسورها ریل‌ها و تجهیزات متصل شده روی دیوار چاه آسانسور با مغناطیس دائم نقش استاتور موتور و کابین آسانسور نقش روتور را ایفا می‌کنند. با اتصال جریان برق به استاتور، میدان مغناطیسی ایجاد و به روتور القا می‌گردد. میدان مغناطیسی ایجاد شده در نقاطی قطع و با القای جریان برق بوسیله سیم پیچ‌های استاتور، سیم پیچ‌های تعبیه شده روی روتور باردار شده و کابین به حرکت در می‌آید؛ بنابراین در این آسانسورها اجزایی نظیر وزنه تعادل، کابل فولادی، موتوخانه و .. وجود نخواهد داشت. آسانسورهای مغناطیسی بسیار ایمن‌تر از آسانسورهای معمولی بوده اما از لحاظ قیمتی بسیار گران‌تر می‌باشند.
