تهویه مطبوع چیست؟ | انواع سیستم تهویه مطبوع، اجزا و کاربردها
تهویه مطبوع یکی از شاخههای مهم مهندسی مکانیک است که با هدف کنترل و بهبود شرایط هوای داخل ساختمان انجام میشود. دما، رطوبت، کیفیت و پاکیزگی هوا از مهمترین عواملی هستند که در طراحی یک سیستم تهویه مطبوع مناسب مورد توجه قرار میگیرند.
سیستمهای تهویه مطبوع میتوانند برای تأمین آسایش افراد در ساختمانهای مسکونی، اداری، تجاری و عمومی یا برای ایجاد شرایط مناسب در فرآیندهای صنعتی مورد استفاده قرار گیرند. انتخاب ظرفیت و نوع سیستم باید بر اساس عواملی مانند بار حرارتی و برودتی ساختمان، شرایط اقلیمی، کاربری فضا، تعداد افراد، میزان تبادل هوا و محدودیتهای معماری انجام شود.
در بسیاری از سیستمهای تهویه مطبوع، استفاده از فیلتر هوا نیز به کاهش گردوغبار و برخی آلایندههای موجود در هوای ورودی کمک میکند. البته میزان تصفیه هوا به نوع فیلتر و مشخصات دستگاه بستگی دارد.
تهویه مطبوع چگونه کار میکند؟
وظیفه اصلی سیستم تهویه مطبوع، ایجاد و حفظ شرایط مطلوب در فضای مورد نظر است. این کار ممکن است با گرمایش، سرمایش، کنترل رطوبت، فیلتراسیون و جابهجایی هوا انجام شود.
در یک سیستم کامل، تجهیزات مختلفی در کنار یکدیگر کار میکنند تا گرما از محیط گرفته یا به آن منتقل شود. برای مثال، در فصل تابستان چیلر یا سایر تجهیزات سرمایشی، آب یا سیال واسط را خنک میکنند و این سیال پس از گردش در سیستم، سرمای مورد نیاز ساختمان را تأمین میکند. در فصل سرد نیز تجهیزات گرمایشی وظیفه افزایش دمای سیال یا هوای مورد استفاده را بر عهده دارند.

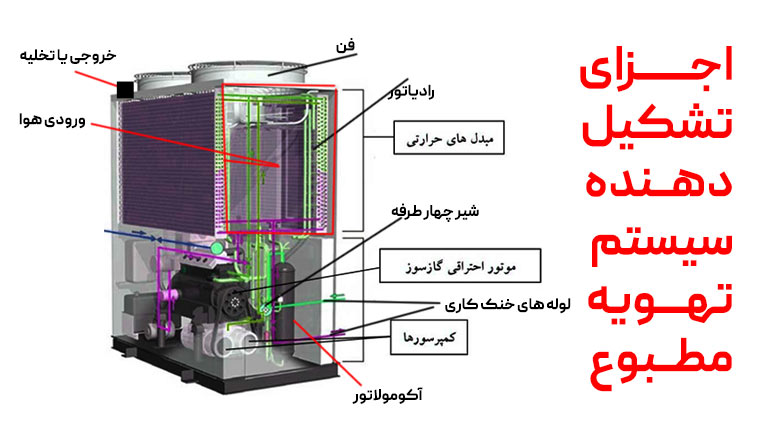

اجزای سیستم تهویه مطبوع
اجزای سیستم تهویه مطبوع با توجه به نوع سیستم متفاوت است؛ اما به طور کلی تجهیزاتی مانند منابع حرارتی، منابع برودتی، پمپها، مخزن انبساط، کویلها، فنها، هواسازها و تجهیزات کنترل رطوبت در این سیستمها مورد استفاده قرار میگیرند.
منابع حرارتی
منابع حرارتی برای تأمین گرمای مورد نیاز ساختمان یا فرآیند استفاده میشوند. دیگ آب گرم، دیگ بخار و برخی تجهیزات گرمایشی از جمله منابع حرارتی رایج هستند. انرژی مورد نیاز این تجهیزات میتواند از برق یا انواع سوخت تأمین شود.
منابع برودتی؛ چیلر
یکی از مهمترین تجهیزات سرمایشی در سیستمهای مرکزی، چیلر است. چیلر با تولید آب سرد، امکان انتقال سرمای مورد نیاز به تجهیزاتی مانند فن کویل و هواساز را فراهم میکند.
چیلرها به طور کلی در گروههای مختلفی مانند چیلرهای تراکمی و جذبی قرار میگیرند و انتخاب میان آنها به ظرفیت مورد نیاز، نوع پروژه، منبع انرژی و شرایط بهرهبرداری بستگی دارد.
مخزن انبساط
در سیستمهایی که از آب به عنوان سیال استفاده میشود، تغییر حجم آب بر اثر تغییر دما باید کنترل شود. مخزن انبساط برای مدیریت این تغییر حجم و کنترل فشار سیستم مورد استفاده قرار میگیرد.
پمپها
پمپها وظیفه گردش سیال در مدار را بر عهده دارند. در سیستمهای آبی، پمپها آب گرم یا سرد را میان تجهیزات مختلف مانند چیلر، دیگ و کویلها به گردش درمیآورند.
کویل و تجهیزات کنترل رطوبت
کویلها برای انتقال حرارت میان هوا و سیال مورد استفاده قرار میگیرند. در شرایط خاص، سیستم میتواند با استفاده از تجهیزات مناسب، رطوبت هوا را نیز افزایش یا کاهش دهد تا شرایط مطلوبتری در فضای داخلی ایجاد شود.

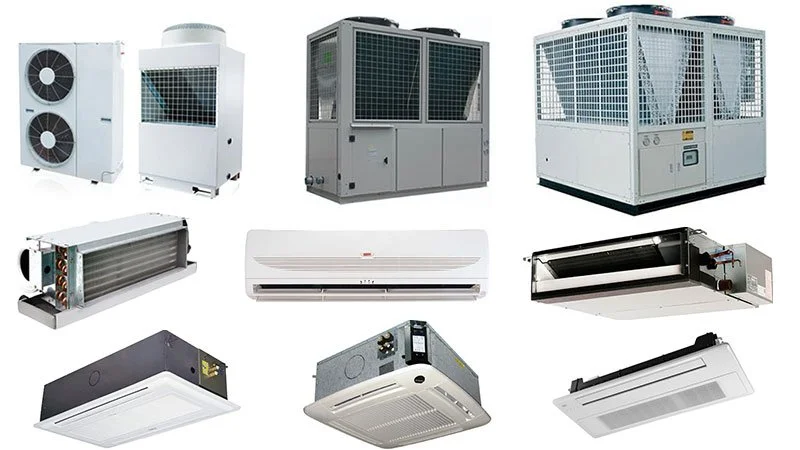

انواع سیستم تهویه مطبوع
سیستمهای تهویه مطبوع را میتوان از جنبههای مختلف دستهبندی کرد. یکی از روشهای رایج، تقسیمبندی آنها بر اساس سیال انتقالدهنده حرارت و برودت است. بر این اساس، سیستمها به سه گروه اصلی تمام هوا، آب و هوا و تمام آب تقسیم میشوند.
1. سیستم تهویه مطبوع تمام هوا
سیستم تمام هوا یکی از سیستمهایی است که میتواند کنترل مناسبی بر دما، رطوبت و کیفیت هوای فضای داخلی داشته باشد. در این روش، هوای سرد یا گرمشده از طریق کانالها به فضاهای مختلف ساختمان منتقل میشود.
یکی از محدودیتهای سیستمهای تمام هوا، نیاز به فضای مناسب برای تجهیزات و کانالکشی است. به همین دلیل، طراحی مسیر کانالها و محل نصب تجهیزات باید از مراحل اولیه طراحی ساختمان مورد توجه قرار گیرد.
در سیستمهای مرکزی، تجهیزات تولید آب سرد مانند چیلر و تجهیزات تولید آب گرم مانند دیگ در موتورخانه قرار میگیرند. آب سرد یا گرم از طریق لولهکشی به کویل هواساز منتقل میشود و هوای عبوری از روی کویل، پس از تنظیم شرایط مورد نیاز، از طریق کانال به فضاهای مختلف ساختمان ارسال میشود.
هواساز میتواند علاوه بر گرمایش و سرمایش، وظایفی مانند فیلتراسیون، کنترل رطوبت و تأمین هوای تازه را نیز بر عهده داشته باشد.
2. سیستم تهویه مطبوع آب و هوا
در سیستمهای آب و هوا، آب و هوا هر دو در انتقال انرژی حرارتی مورد استفاده قرار میگیرند. برای مثال، آب گرم یا سرد توسط تجهیزات مرکزی تولید شده و در نهایت از طریق کویل و جریان هوا، شرایط مطلوب در فضای داخلی ایجاد میشود.
در برخی پروژهها از آب گرم با دمای معمول حدود ۷۰ تا ۹۰ درجه سانتیگراد استفاده میشود. در پروژههای بزرگ و برخی کاربردهای خاص نیز ممکن است از سیستمهای آب داغ تحت فشار استفاده شود. انتخاب دما و تجهیزات باید مطابق طراحی مهندسی و مشخصات پروژه انجام شود.
3. سیستم تهویه مطبوع تمام آب
در سیستمهای تمام آب، آب نقش اصلی را به عنوان سیال انتقالدهنده حرارت و برودت ایفا میکند. آب گرم یا سرد تولیدشده در موتورخانه از طریق شبکه لولهکشی به تجهیزات داخل ساختمان مانند فن کویل منتقل میشود.
فن کویل با عبور دادن هوای محیط از روی کویل، هوای داخل اتاق را گرم یا سرد میکند. این سیستمها به دلیل نیاز کمتر به کانالکشی، در بسیاری از ساختمانهای مسکونی و اداری مورد استفاده قرار میگیرند.
یکی از محدودیتهای سیستم تمام آب این است که در حالت معمول، کنترل و تنظیم رطوبت هوا به اندازه سیستمهای تمام هوا امکانپذیر نیست.
سیستمهای تهویه مطبوع مستقل
در سیستمهای تهویه مطبوع مستقل، تجهیزات سرمایشی یا گرمایشی برای هر واحد یا بخش مشخصی از ساختمان به صورت جداگانه در نظر گرفته میشوند. این روش در ساختمانهای مسکونی، اداری و پروژههایی که کنترل مستقل هر واحد اهمیت دارد، کاربرد زیادی دارد.
محل نصب یونیت خارجی یا کندانسور باید با توجه به شرایط معماری، دسترسی برای سرویس، گردش هوا، تولید صدا و دفع گرما انتخاب شود. در ساختمانهای مرتفع نیز جانمایی تجهیزات خارجی نیازمند بررسی دقیق معماری و تأسیسات است.
از نمونههای رایج سیستمهای مستقل میتوان به موارد زیر اشاره کرد:
- کولر اسپلیت یونیت
- داکت اسپلیت یا اسپلیت کانالی
- سیستم مینی چیلر

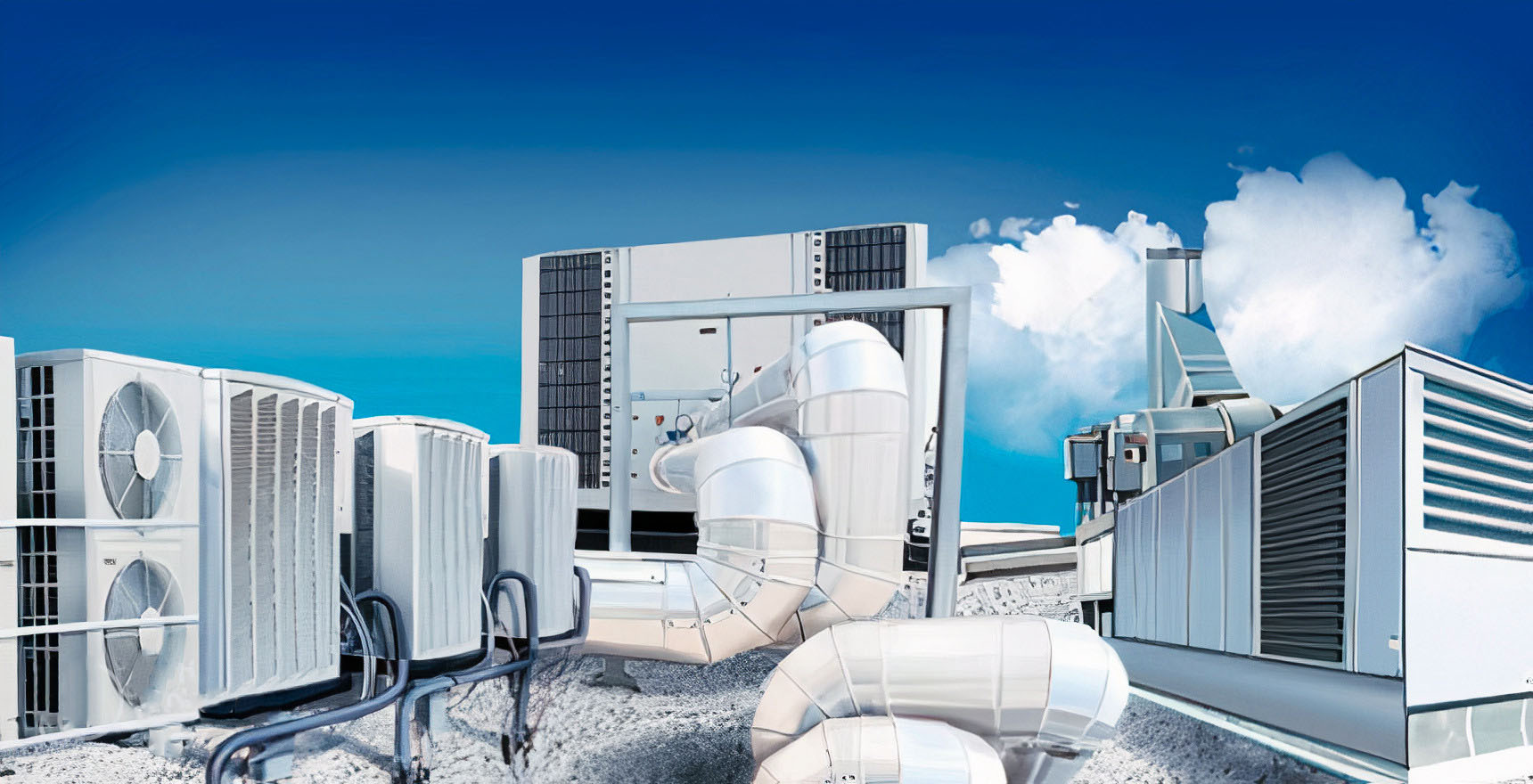

سیستمهای تهویه مطبوع مرکزی
سیستم تهویه مطبوع مرکزی مجموعهای از تجهیزات است که به صورت یکپارچه، سرمایش و گرمایش بخشهای مختلف ساختمان را تأمین میکند. چیلر، دیگ، هواساز، فن کویل و سیستمهای کنترل میتوانند بخشی از تجهیزات یک سیستم مرکزی باشند.
یکی از مزایای این روش، امکان مدیریت متمرکز تجهیزات و کاهش تعداد یونیتهای خارجی در نمای ساختمان است. در پروژههای بزرگ، طراحی صحیح سیستم مرکزی میتواند به مدیریت بهتر مصرف انرژی، کاهش تجهیزات پراکنده و استفاده مناسبتر از فضای معماری کمک کند.
سیستمهای مرکزی معمولاً برای ساختمانهای بزرگ و پروژههایی که نیاز به ظرفیت بالای سرمایش و گرمایش دارند، گزینه مناسبی هستند. هزینه اولیه، فضای موتورخانه، نیازهای تعمیر و نگهداری و الگوی مصرف ساختمان باید پیش از انتخاب این سیستم بررسی شود.
از نمونههای سیستمهای مرکزی میتوان به موارد زیر اشاره کرد:
- سیستم چیلر
- فن کویل و هواساز
- سیستم VRF
مطلب پیشنهادی: آبگرمکن خورشیدی چیست

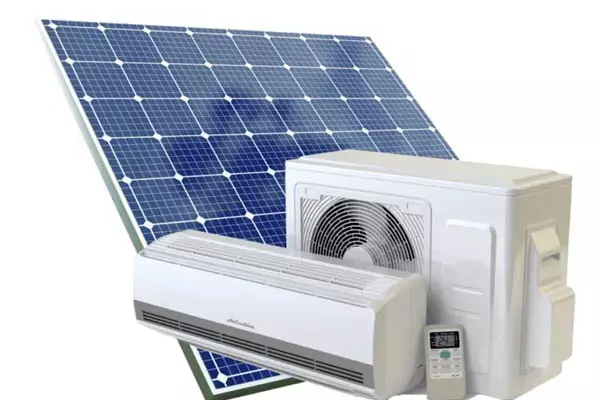

تهویه مطبوع خورشیدی چیست؟
تهویه مطبوع خورشیدی به سیستمهایی گفته میشود که بخشی از انرژی مورد نیاز برای تأمین سرمایش یا کنترل شرایط هوا را از انرژی خورشیدی دریافت میکنند. استفاده از انرژی خورشیدی میتواند در شرایط مناسب، وابستگی سیستم به منابع انرژی متداول را کاهش دهد.
یکی از فناوریهایی که در این زمینه مورد توجه قرار گرفته، استفاده از سیستمهای جذبی و تجهیزات دسیکنت (Desiccant) برای کنترل رطوبت و تأمین سرمایش است. همچنین سیستمهای جذبی یکمرحلهای و دومرحلهای میتوانند در برخی پروژهها با کلکتورهای خورشیدی ترکیب شوند.
مزایای تهویه مطبوع خورشیدی
یکی از مهمترین مزایای استفاده از انرژی خورشیدی در تهویه مطبوع، امکان کاهش مصرف انرژی متداول و استفاده از یک منبع تجدیدپذیر است. این موضوع بهویژه در مناطقی که تابش خورشیدی مناسبی دارند، میتواند از نظر انرژی و محیط زیست اهمیت داشته باشد.
با این حال، هزینه اولیه تجهیزات، نیاز به فضای مناسب برای نصب کلکتورها، شرایط اقلیمی و پیچیدگی سیستم از عواملی هستند که باید پیش از اجرای چنین پروژهای بررسی شوند.
تهویه مطبوع صنعتی چیست؟
سیستم تهویه مطبوع صنعتی و مرکزی برای ساختمانها و فضاهایی طراحی میشود که نیازهای سرمایشی، گرمایشی و تهویه آنها با سیستمهای ساده قابل تأمین نیست.
در انتخاب سیستم تهویه مطبوع صنعتی عواملی مانند ظرفیت مورد نیاز، نوع کاربری، تعداد افراد، میزان تولید گرما، رطوبت، کیفیت هوای مورد نیاز، شرایط اقلیمی، فضای در دسترس و هزینههای بهرهبرداری اهمیت دارند.
سیستمهای تهویه مطبوع مرکزی و صنعتی میتوانند در ساختمانهای اداری و تجاری، مراکز حملونقل، کتابخانهها، سالنهای اجتماعات، استادیومها، مراکز آموزشی، هتلها، ساختمانهای مسکونی بزرگ و مراکز درمانی مورد استفاده قرار گیرند.
تفاوت سیستم تهویه مطبوع مرکزی و مستقل
| ویژگی | سیستم مرکزی | سیستم مستقل |
|---|---|---|
| نحوه عملکرد | تولید و توزیع مرکزی سرمایش و گرمایش | تجهیزات مستقل برای واحد یا فضای مشخص |
| مناسب برای | پروژههای بزرگ و چندبخشی | واحدهای مسکونی و فضاهای کوچکتر |
| مدیریت تجهیزات | متمرکز | مستقل |
| نیاز به موتورخانه | در بسیاری از سیستمها وجود دارد | معمولاً کمتر یا بدون موتورخانه مرکزی |
| طراحی و اجرا | نیازمند طراحی تأسیسات دقیق | معمولاً سادهتر |
چگونه سیستم تهویه مطبوع مناسب را انتخاب کنیم؟
انتخاب سیستم تهویه مطبوع نباید صرفاً بر اساس قیمت خرید دستگاه انجام شود. ظرفیت سرمایشی و گرمایشی، شرایط آبوهوایی، نوع کاربری ساختمان، تعداد طبقات، میزان هوای تازه مورد نیاز، فضای در دسترس برای تجهیزات، مصرف انرژی و هزینههای تعمیر و نگهداری همگی باید بررسی شوند.
برای پروژههای بزرگ، محاسبه دقیق بار حرارتی و برودتی و طراحی سیستم توسط متخصص تأسیسات اهمیت ویژهای دارد. انتخاب ظرفیت بیش از نیاز نیز میتواند باعث افزایش هزینه اولیه و کاهش راندمان سیستم شود.
مزایای استفاده از سیستم تهویه مطبوع مناسب
- ایجاد دمای مناسب در فضای داخلی
- کنترل بهتر رطوبت در سیستمهای مجهز به تجهیزات مربوطه
- کاهش گردوغبار و برخی آلایندهها با استفاده از فیلتر مناسب
- افزایش آسایش حرارتی ساکنان و کاربران ساختمان
- امکان کنترل مستقل یا مرکزی شرایط محیط
- بهبود شرایط کاری در ساختمانهای اداری و صنعتی
- امکان استفاده از فناوریهای کممصرف و انرژیهای تجدیدپذیر
جمعبندی
تهویه مطبوع مجموعهای از تجهیزات و فناوریها برای کنترل دما، رطوبت، کیفیت و گردش هوای ساختمان است. سیستمهای تهویه مطبوع بسته به نوع پروژه میتوانند به صورت مستقل یا مرکزی طراحی شوند و از سیال هوا، آب یا ترکیبی از هر دو برای انتقال حرارت و برودت استفاده کنند.
سیستمهای تمام هوا، تمام آب، آب و هوا، چیلر، فن کویل، هواساز و VRF از جمله راهکارهای رایج در تهویه مطبوع هستند. همچنین استفاده از انرژی خورشیدی در برخی سیستمهای سرمایشی و جذبی میتواند گزینهای مناسب برای پروژههایی باشد که شرایط فنی و اقتصادی لازم را دارند.
در نهایت، بهترین سیستم تهویه مطبوع برای هر ساختمان به شرایط پروژه بستگی دارد و انتخاب آن باید بر اساس محاسبات مهندسی، ظرفیت مورد نیاز، هزینه اجرا، مصرف انرژی و الزامات بهرهبرداری انجام شود.
