نصب کانال تهویه هوا در ساختمان 1

راهنمای نصب کانال تهویه هوا در ساختمان

کانال تهویه هوا یک سیستم لوله‌کشی است که هوای تازه را به داخل ساختمان یا فضایی که نیاز به تهویه دارد، می‌رساند. این کانال‌ها به عنوان بخشی از سیستم تهویه مطبوع و یا سیستم تهویه طبیعی در ساختمان‌ها استفاده می‌شوند.



کاربرد کانال تهویه هوا این است که امکان تهویه مناسب و تأمین هوای تازه را به داخل ساختمان می‌دهد. در سیستم تهویه مطبوع، کانال تهویه هوا برای جلوگیری از تجمع گرد و غبار و همچنین بو و مواد شیمیایی در هوای داخلی ساختمان نیز مفید است. همچنین، این کانال‌ها به عنوان بخشی از سیستم تهویه طبیعی در ساختمان‌ها استفاده می‌شوند تا به صورت طبیعی هوای تازه و پاک را به داخل ساختمان ببرند.

مراحل نصب کانال تهویه

بررسی نیازهای سیستم: قبل از نصب کانال تهویه هوا، باید نیازهای سیستم تهویه مطبوع و تهویه‌کننده ساختمان بررسی شود. برای این منظور، باید اندازه و نوع کانال، موقعیت نصب کانال، نوع و تعداد دمپرها و سایر تجهیزات مورد نیاز را تعیین کرد.

168725694764917f7395690 main

طراحی کانال:

 بعد از بررسی نیازهای سیستم، باید کانال تهویه هوا طراحی شود. در این مرحله، باید ابعاد کانال، شیب، تعداد و موقعیت دمپرها و سایر تجهیزات مورد نیاز مشخص شوند.

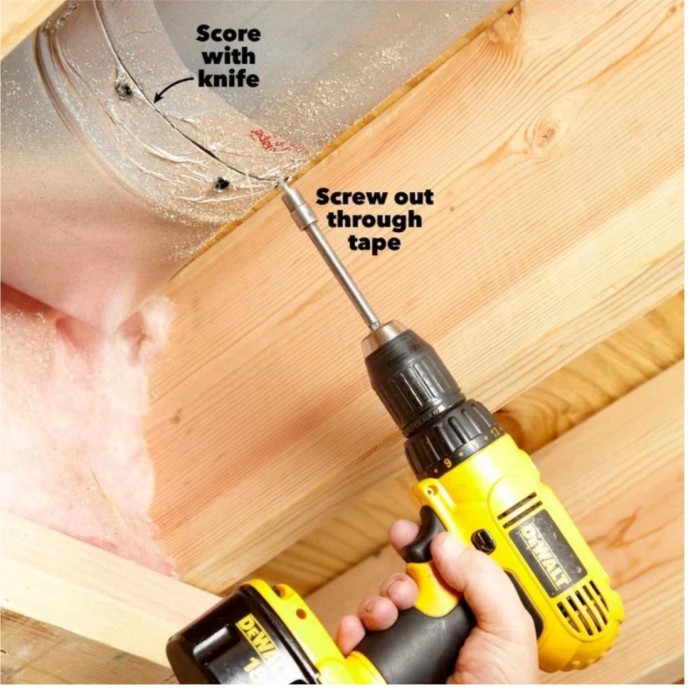

برش و نصب کانال:

 بعد از طراحی کانال، باید کانال را برش داده و نصب کرد. در این مرحله، باید به دقت ابعاد کانال را رعایت کرده و موقعیت دمپرها و سایر تجهیزات را به صورت درست تعیین کرد.



نصب دمپرها:

بعد از نصب کانال، باید دمپرهای لازم را در موقعیت دقیقی که در طراحی کانال تعیین شده‌اند، نصب کرد. دمپرها باید به‌گونه‌ای نصب شوند که امکان تنظیم جریان هوا و کنترل آن در دسترس باشد.

168725699364917fa152d39 main



نصب تجهیزات دیگر:

 بعد از نصب دمپرها، باید تجهیزات دیگر مانند فیلترها، بخش‌های گردش هوا، دستگاه‌های تهویه مطبوع و… را نصب کرد.



آزمایش:

 بعد از نصب کانال تهویه هوا، باید سیستم را آزمایش کرد تا اطمینان حاصل شود که همه چیز درست عمل می‌کند و جریان هوا به گونه صحیحی در سیستم جریان دارد.

برای نصب کانال تهویه هوا به چه تجهیزاتی نیاز داریم؟

برای نصب کانال تهویه هوا، به تجهیزات زیر نیاز دارید:

1- کانال‌های تهویه هوا: بسته به نیاز و ابعاد محیط تهویه شده، کانال‌های تهویه هوا با ابعاد و اندازه‌های مختلفی موجود هستند. برای انتخاب مناسب‌ترین کانال باید به نیازهای محیط توجه کرد.



2- اتصالات کانال: اتصالات کانال شامل فلنج‌ها، دوشاخه‌ها، زانوها  و… می‌شوند و برای اتصال کانال‌ها به همدیگر و همچنین اتصال به سایر تجهیزات مورد نیاز هستند.



3- دستگاه‌های برش کانال: برای برش کانال‌های تهویه هوا به ابعاد مختلف، دستگاه‌هایی مانند برش‌های دستی، برش‌های برقی و یا برش‌های لیزری مورد نیاز هستند.



4- دستگاه‌های اتصالات: برای اتصال کانال‌ها به سیستم تهویه هوا و نیز به سایر تجهیزات، از دستگاه‌های اتصالات مانند دستگاه‌های نیتروژن، دستگاه‌های جوشکاری و برش و یا دستگاه‌های رفع نشتی استفاده می‌شود.



5- تجهیزات ایمنی: برای ایمنی در زمان نصب کانال‌های تهویه هوا، باید از تجهیزات ایمنی مانند کلاه، دستکش، عینک و ماسک استفاده کنید.

168725704964917fd9d8ec0 main

چگونه فلنج ها را نصب کنیم؟

برای نصب فلنج‌ها، مراحل زیر را دنبال کنید:

1- ابتدا فلنج‌های مورد نیاز را بر روی لوله قرار دهید و مطمئن شوید که محل نصب فلنج‌ها با همدیگر هم‌استوانه است.

2- سپس پیچ‌های فلنج‌ها را به محل نصب آنها بگیرید و آنها را در جهت عقربه‌های ساعت پیچیده و سفت کنید. در صورت نیاز، از کلید پیچ واژگون برای سفت کردن پیچ‌ها استفاده کنید.

3- برای اطمینان از درستی نصب فلنج‌ها، از یک ابزار مانند راهنمای فلنج استفاده کنید. این ابزار به شما کمک می‌کند تا اطمینان حاصل کنید که فلنج‌ها به درستی نصب شده‌اند و به همدیگر متصل هستند.

4- در صورتی که فلنج‌ها برای اتصال به یک محفظه یا دیگر تجهیزات صنعتی مورد استفاده قرار می‌گیرند، باید از مهره‌های مناسب و سیمرغ‌های گرد استفاده کنید تا اتصال به درستی انجام شود.

5- پس از نصب فلنج‌ها، باید از یک تست فشار برای بررسی نشتی در اتصالات استفاده کنید. در صورتی که هیچ گونه نشتی وجود ندارد، می‌توانید از اتصالات خود برای انجام کارهای صنعتی استفاده کنید.



چگونه دمپرها را نصب کنیم؟

نصب دمپر کانال تهویه هوا بستگی به نوع دمپر و محل نصب آن دارد. با این حال، در کل، روش نصب دمپر کانال تهویه هوا شامل مراحل زیر است:

1. بررسی نیاز سیستم: قبل از نصب دمپر، باید نیاز سیستم تهویه مطبوع و تهویه‌کننده ساختمان را بررسی کنید. باید مشخص کنید که دمپر چه نوع و چه اندازه‌ای باید نصب شود.

2. محاسبه مقدار هوای مورد نیاز: بعد از بررسی نیاز سیستم، باید مقدار هوای مورد نیاز را محاسبه کنید. برای این منظور، باید ابعاد کانال و فشار هوا را محاسبه کنید.

3. نصب دمپر: بعد از محاسبه مقدار هوای مورد نیاز، باید دمپر را در محل مناسب نصب کنید. باید دمپر را به‌گونه‌ای نصب کنید که بتوانید جریان هوا را به آسانی تنظیم کنید.

4. نصب تجهیزات دیگر: بعد از نصب دمپر، باید تجهیزات دیگر مانند کانکشن‌ها، فیلترها، شبکه‌های آلودگی، سنسورها و… را نصب کنید.



هنگام نصب کانال تهویه هوا، باید به موارد زیر نیز توجه کنید:

1- محاسبه ظرفیت کانال تهویه هوا: باید به دقت ظرفیت کانال تهویه هوا را برای تهویه هوای مورد نیاز خود محاسبه کنید. برای این کار، باید به اندازه و نوع دستگاه تهویه هوای خود، تعداد فضاهایی که باید تهویه شوند و نیازهای حرارتی و سرمایی خود توجه کنید.

آیا می‌توانید چند نرم‌افزار محاسبه ظرفیت کانال تهویه هوا را به من معرفی کنید؟

برای اندازه‌گیری ظرفیت کانال تهویه هوا می‌توانید از نرم‌افزارهای مختلفی استفاده کنید که عبارتند از:



1- HVAC Calculator

2- DuctSizer

3- Elite Software

4- Wrightsoft

5- Cool Calc

راهنمایی: اسم برنامه ها را در گوگل سرچ کنید و در صورت عدم اتصال به سایت مورد نظر، از V.P.N هایی مثل شکن (که قانونی و رایگان است) استفاده کنید.



2- انتخاب مواد مناسب: برای نصب کانال تهویه هوا، باید از موادی استفاده کرد که در برابر خوردگی، خوردن، زنگ زدگی و سایر آسیب‌های محیطی مقاوم باشند. مثلاً، از کانال‌های فلزی یا پلاستیکی با کیفیت بالا استفاده کنید.

بهترین جنس برای کانال تهویه هوا چیست؟

بهترین جنس برای کانال تهویه هوا به ویژه در بسترهای صنعتی و تجاری، بستگی به شرایط محیطی و نیازهای ساختاری دارد. با این حال، چندین جنس متداول برای ساخت کانال تهویه هوا وجود دارد که در زیر به آن‌ها اشاره می‌کنم:



1- کانال‌های فولادی: فولاد به عنوان یکی از مقاومت‌ترین و پرکاربردترین جنس‌های کانال تهویه هوا شناخته می‌شود. این جنس از کانال تهویه هوا، مقاوم در برابر حرارت، خوردگی و دیگر آسیب‌های محیطی است.

2- کانال‌های آلومینیومی: کانال‌های آلومینیومی به دلیل وزن سبک، مقاومت در برابر حرارت و خوردگی و انعطاف‌پذیری، اغلب در ساختمان‌های تجاری و مسکونی استفاده می‌شوند.

3- کانال‌های PVC: این نوع کانال‌ها به دلیل وزن سبک، مقاومت در برابر آتش، شکل‌پذیری و قابلیت انعطاف، در ساختمان‌های مسکونی و تجاری مورد استفاده قرار می‌گیرند.

4- کانال‌های فایبر گلاس: این جنس از کانال تهویه هوا، به دلیل مقاومت در برابر خوردگی، حرارت و آسیب‌های محیطی، انعطاف‌پذیری و عایق‌بندی صوتی، در ساختمان‌های صنعتی مورد استفاده قرار می‌گیرد.

توصیه می‌شود قبل از انتخاب جنس کانال تهویه هوا، شرایط محیطی و نیازهای ساختاری را به دقت بررسی کنید و در صورت نیاز، از کارشناسان شرکت پدیده تهویه آذر در این زمینه کمک بگیرید. تلفن: 09901943549




پایان مطلب
