یکی از مهمترین دغدغههای فعالان صنعت ساختمان، کاهش زمان اجرای پروژه بدون افت کیفیت سازه است. افزایش هزینه مصالح، دستمزد نیروی انسانی و تجهیزات باعث شده است که پیمانکاران و انبوهسازان بیش از گذشته به سراغ روشهای صنعتی و سریع ساختوساز بروند.
در میان روشهای نوین اجرای سازه، قالب تونلی (Tunnel Form) یکی از سیستمهایی است که با هدف افزایش سرعت ساخت، کاهش عملیات اجرایی و ایجاد سازهای یکپارچه مورد استفاده قرار میگیرد. در این روش، دیوارها و سقف یک طبقه به صورت همزمان بتنریزی میشوند و همین ویژگی، قالب تونلی را به گزینهای مناسب برای پروژههایی با پلانهای منظم و تکراری تبدیل کرده است.
در این مقاله بررسی میکنیم که قالب تونلی چیست، چگونه اجرا میشود، چه مزایا و معایبی دارد، برای چه پروژههایی مناسب است و آیا استفاده از آن از نظر اقتصادی مقرونبهصرفه است یا خیر.

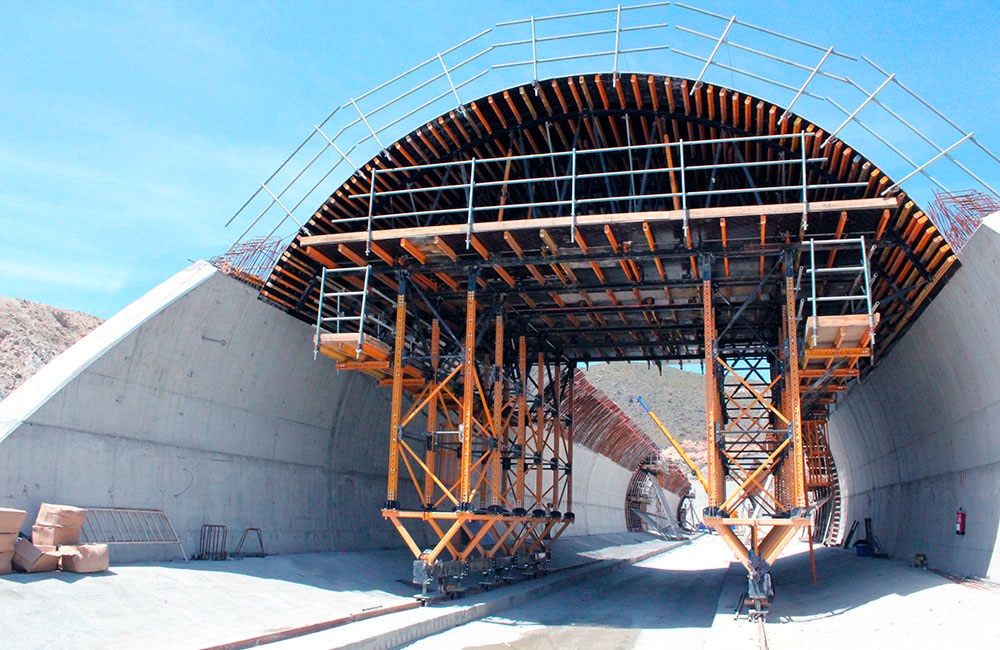

قالب تونلی چیست؟
قالب تونلی نوعی سیستم قالببندی فلزی است که برای اجرای همزمان دیوار و سقف سازه طراحی شده است. این قالبها در فضای داخلی ساختمان قرار میگیرند و شکل آنها به گونهای است که پس از بتنریزی، یک بخش کامل از دیوارها و سقف به صورت یکپارچه ایجاد میشود.
در روشهای معمول، اجرای دیوار و سقف معمولاً در مراحل جداگانه انجام میشود؛ اما در سیستم قالب تونلی، این دو بخش در یک مرحله و با یک فرآیند منسجم اجرا میشوند. پس از گیرش بتن و باز کردن قالب، قالب توسط تجهیزات مکانیکی یا جرثقیل به محل بعدی منتقل میشود و همین فرآیند در طبقات یا واحدهای دیگر تکرار میشود.
تاریخچه کوتاه قالب تونلی
ایده استفاده از قالب تونلی (Tunnel Form) از دهه ۱۹۶۰ میلادی در اروپا مورد توجه قرار گرفت. هدف اصلی از توسعه این سیستم، پیدا کردن روشی برای افزایش سرعت ساخت پروژههای مسکونی و عمومی و در عین حال حفظ کیفیت و یکپارچگی سازه بود.
قالبهای تونلی در ابتدا بیشتر در پروژههای انبوهسازی مسکن مورد استفاده قرار گرفتند. به مرور زمان، این فناوری در کشورهای مختلف توسعه پیدا کرد و در پروژههایی که دارای پلانهای تکراری بودند، به یکی از روشهای مهم صنعتیسازی ساختمان تبدیل شد.
در ایران نیز استفاده از سیستمهای قالب تونلی در برخی پروژههای انبوهسازی، از جمله پروژههای مرتبط با مسکن مهر، مورد توجه قرار گرفت. سرعت بالای اجرا و امکان تکرار یک الگوی ساخت مشخص، از مهمترین دلایل استفاده از این روش در پروژههای بزرگ بود.
امروزه قالب تونلی علاوه بر پروژههای مسکونی، در ساخت خوابگاهها، هتلها، بیمارستانها، ساختمانهای اداری و سایر پروژههایی که دارای پلانهای مشابه و تکرارشونده هستند نیز کاربرد دارد.
قالب تونلی چگونه باعث افزایش سرعت ساخت میشود؟
مهمترین ویژگی قالب تونلی، تکرارپذیری فرآیند اجرا است. در پروژهای که پلان واحدها یا طبقات مشابه باشد، قالب پس از اتمام بتنریزی یک بخش، به سرعت به بخش بعدی منتقل میشود و عملیات دوباره تکرار میشود.
از طرف دیگر، بتنریزی همزمان دیوار و سقف باعث حذف بخشی از مراحل جداگانه اجرای سازه میشود. به همین دلیل، در پروژههای بزرگ و منظم میتوان به سرعت اجرای بسیار بالاتری نسبت به روشهای متداول دست پیدا کرد.
البته سرعت نهایی پروژه به عواملی مانند طراحی، تعداد قالبها، ظرفیت جرثقیل، برنامهریزی کارگاه، شرایط آبوهوایی، زمان گیرش بتن و مهارت تیم اجرایی بستگی دارد و نمیتوان یک زمان ثابت را برای تمام پروژهها در نظر گرفت.

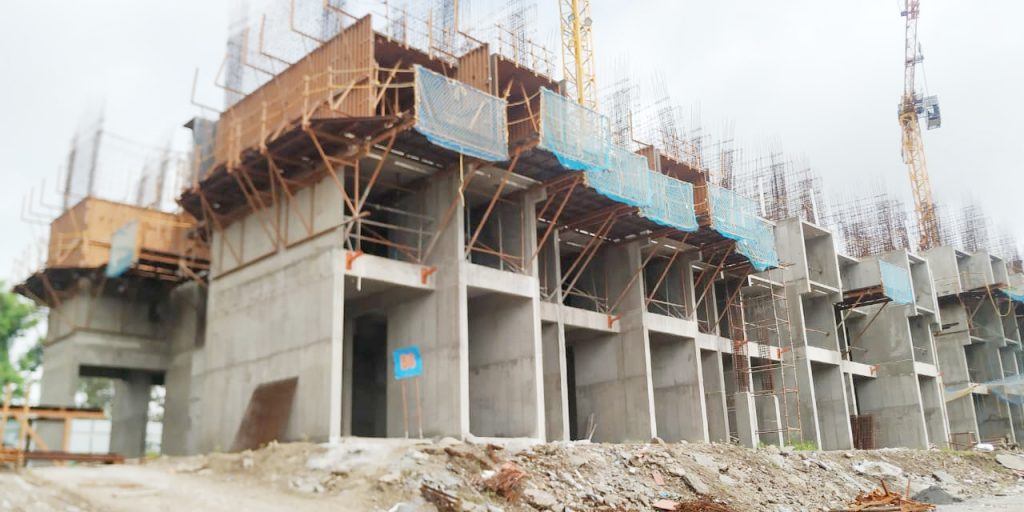

مزایای استفاده از قالب تونلی
قالب تونلی فقط به دلیل سرعت بالای اجرا مورد توجه نیست. این سیستم در صورت طراحی و اجرای صحیح میتواند مزایایی مانند یکنواختی سازه، کاهش برخی عملیات تکمیلی، کنترل بهتر کیفیت و صرفه اقتصادی در پروژههای بزرگ را نیز به همراه داشته باشد.
۱. سرعت بالای اجرا
یکی از مهمترین مزایای قالب تونلی، افزایش سرعت اجرای طبقات و واحدهای تکراری است. در پروژههایی که طراحی منظم دارند، امکان بتنریزی همزمان دیوار و سقف باعث میشود چرخه اجرای هر بخش کوتاهتر شود.
در برخی پروژههای کاملاً برنامهریزیشده، یک چرخه اجرایی یکروزه برای یک واحد یا بخش مشخص از ساختمان قابل دستیابی است؛ با این حال، این عدد به شرایط پروژه و تجهیزات موجود بستگی دارد و نباید به عنوان یک زمان قطعی برای همه پروژهها در نظر گرفته شود.
۲. ایجاد سازهای یکپارچه
در سیستم قالب تونلی، دیوارها و سقف به صورت یکپارچه بتنریزی میشوند. این موضوع باعث کاهش برخی درزهای اجرایی و ایجاد یک سیستم سازهای منسجم میشود.
البته عملکرد سازه در برابر بارهای مختلف تنها به نوع قالب وابسته نیست و طراحی سازه، کیفیت بتن، آرماتورگذاری، اجرای صحیح اتصالات و رعایت ضوابط فنی نیز نقش تعیینکنندهای دارند.
۳. کاهش برخی عملیات نازککاری
سطح بتن حاصل از قالبهای فلزی در صورت اجرای صحیح میتواند صاف و یکنواخت باشد. این ویژگی ممکن است نیاز به برخی عملیات اصلاحی و نازککاری را کاهش دهد و در نتیجه بخشی از زمان و هزینه اجرای پروژه صرفهجویی شود.
میزان این صرفهجویی به کیفیت قالب، دقت اجرا، کیفیت بتن و الزامات نهایی پروژه بستگی دارد؛ بنابراین نمیتوان حذف کامل گچکاری یا سایر پوششها را برای همه ساختمانها تضمین کرد.
۴. عملکرد مناسب سازهای
یکی از ویژگیهای مهم سیستمهای بتنریزی یکپارچه، ایجاد دیوارها و سقفهای منسجم است. این موضوع میتواند به عملکرد مناسب سازه در برابر بارهای جانبی کمک کند.
در مناطق زلزلهخیز، مهمترین عامل ایمنی ساختمان، طراحی و اجرای سازه مطابق مقررات و محاسبات مهندسی است. بنابراین قالب تونلی را باید بخشی از یک سیستم ساخت مهندسیشده دانست، نه عاملی مستقل برای افزایش مقاومت ساختمان در برابر زلزله.
۵. کاهش پرت و بهینهسازی مصرف مصالح
وقتی فرآیند ساخت بر اساس یک سیستم تکرارشونده و دقیق انجام شود، امکان برنامهریزی بهتر مصرف مصالح افزایش پیدا میکند. قالبهای قابل تکرار نیز به کاهش بخشی از پرت مصالح و عملیات کارگاهی کمک میکنند.
میزان صرفهجویی واقعی به طراحی سازه، تعداد طبقات، ابعاد پروژه و نحوه مدیریت کارگاه بستگی دارد.
۶. صرفه اقتصادی در پروژههای بزرگ
قالب تونلی معمولاً هزینه اولیه بالاتری نسبت به برخی قالبهای سنتی دارد. با این حال، در پروژههای بزرگ و پرتعداد، امکان استفاده مکرر از قالب و کاهش زمان اجرا میتواند این هزینه اولیه را جبران کند.
به همین دلیل، هرچه تعداد واحدها و طبقات پروژه بیشتر و پلانها تکراریتر باشند، توجیه اقتصادی استفاده از قالب تونلی نیز معمولاً بیشتر میشود.

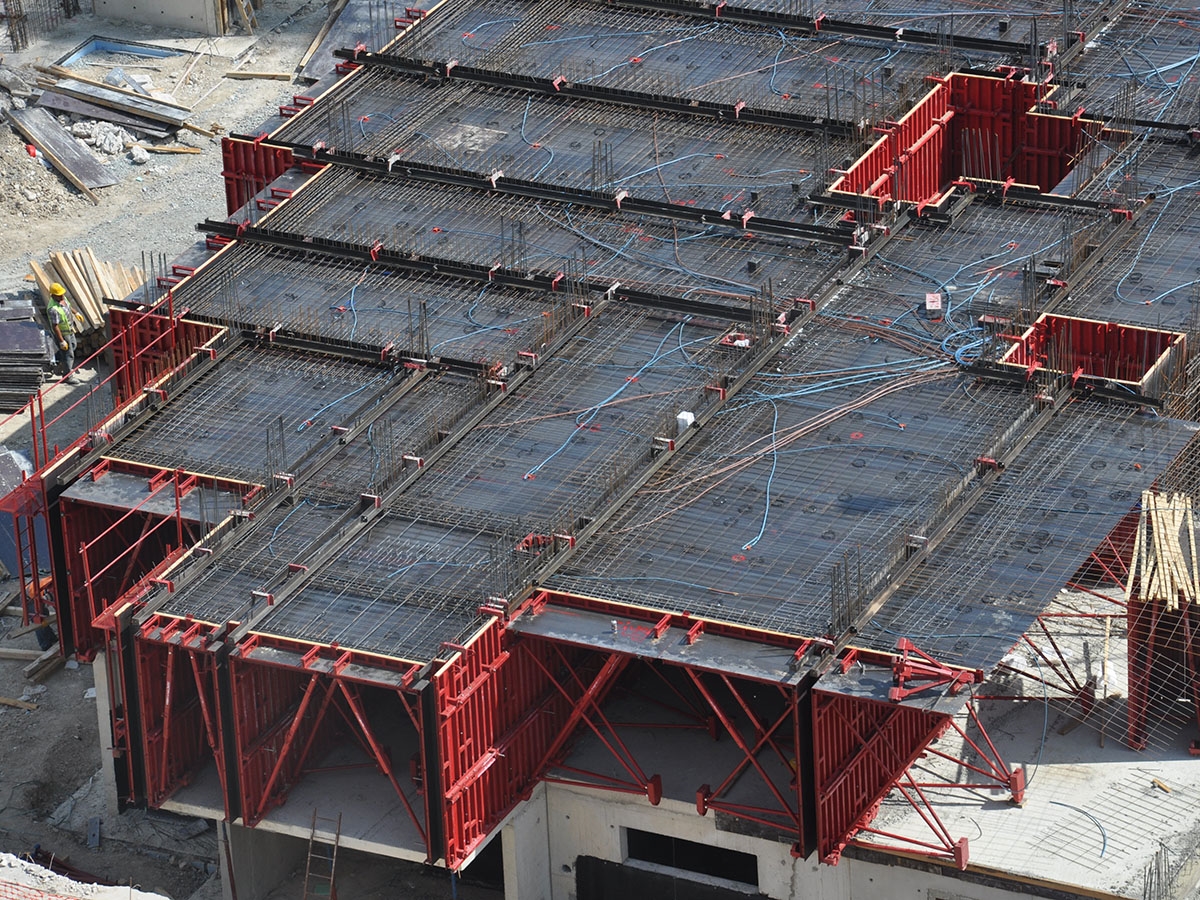

قالب تونلی در انبوهسازی
یکی از مهمترین حوزههای کاربرد قالب تونلی، پروژههای انبوهسازی مسکونی است. در این پروژهها معمولاً تعداد زیادی واحد با پلان مشابه ساخته میشود و همین تکرار، امکان استفاده حداکثری از مزایای قالب تونلی را فراهم میکند.
علاوه بر ساختمانهای مسکونی، پروژههایی مانند خوابگاهها، هتلها، بیمارستانها و برخی ساختمانهای اداری نیز در صورت داشتن پلانهای تکراری میتوانند گزینه مناسبی برای استفاده از این سیستم باشند.
مقایسه قالب تونلی با روشهای سنتی
برای انتخاب سیستم مناسب قالببندی، باید شرایط پروژه، تعداد طبقات، تکرار پلان، تجهیزات موجود و بودجه را در نظر گرفت. جدول زیر یک مقایسه کلی میان قالبهای متداول و قالب تونلی ارائه میکند:
| ویژگی | قالبهای سنتی چوبی یا فلزی | قالب تونلی |
|---|---|---|
| سرعت اجرا | متوسط یا پایین | بالا در پروژههای تکراری |
| تکرارپذیری | متوسط | بسیار بالا |
| کیفیت سطح بتن | وابسته به نوع قالب و اجرا | معمولاً صاف و یکنواخت |
| هزینه اولیه | معمولاً کمتر | بیشتر |
| صرفه اقتصادی در پروژه بزرگ | متوسط | بالا |
| انعطافپذیری در پلان | بیشتر | کمتر |
| مناسب برای انبوهسازی | وابسته به پروژه | بسیار مناسب |

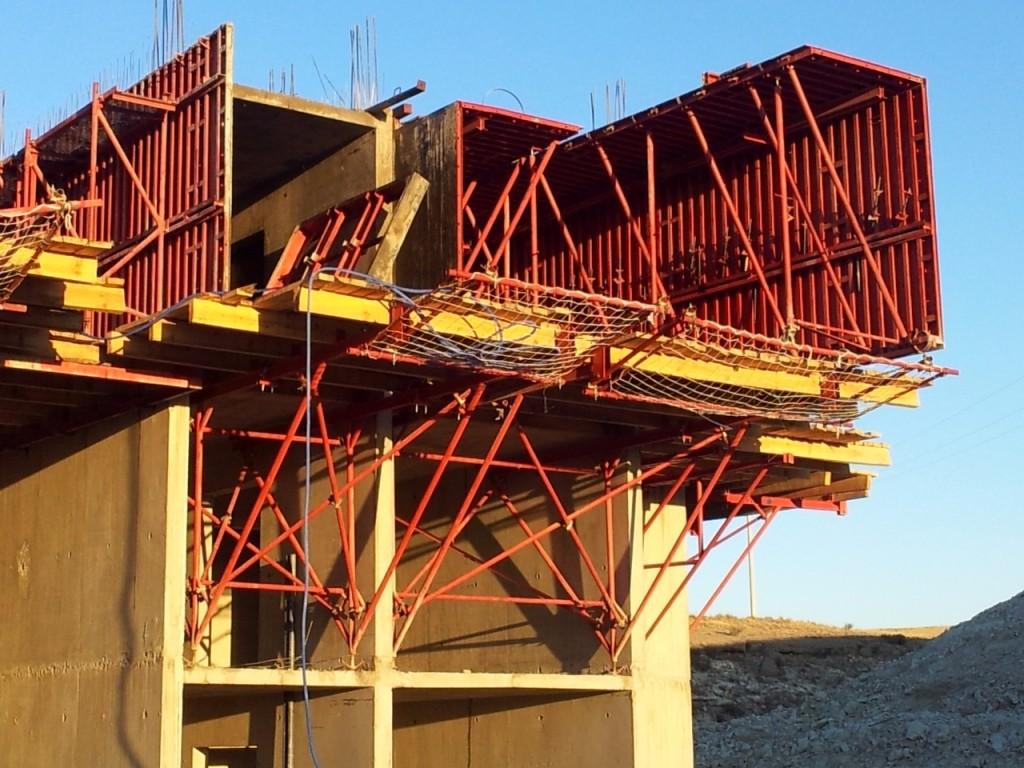

هزینه استفاده از قالب تونلی؛ آیا مقرونبهصرفه است؟
یکی از سوالات مهم پیمانکاران این است که هزینه قالب تونلی چقدر است و آیا استفاده از آن از نظر اقتصادی توجیه دارد؟ پاسخ به این سؤال به مشخصات پروژه بستگی دارد.
هزینه خرید یا اجاره قالب
قالبهای تونلی معمولاً از فولاد ساخته میشوند و به دلیل طراحی دقیق و امکان استفاده چندباره، هزینه اولیه قابل توجهی دارند. در برخی پروژهها خرید قالب منطقی است و در برخی دیگر، اجاره قالب میتواند گزینه مناسبتری باشد.
نیاز به تجهیزات جابهجایی
یکی از هزینههای مهم اجرای قالب تونلی، تجهیزات مورد نیاز برای جابهجایی و نصب قالبهاست. بسته به ابعاد پروژه، استفاده از جرثقیل، تاورکرین و تجهیزات حمل قالب ممکن است ضروری باشد.
بنابراین اگر پروژه از قبل به تجهیزات مکانیکی مناسب مجهز باشد، استفاده از قالب تونلی میتواند توجیه اقتصادی بیشتری پیدا کند.
تأثیر طراحی معماری بر هزینه
قالب تونلی بیشترین کارایی را در پروژههایی دارد که پلانهای منظم و تکراری دارند. اگر ساختمان دارای پلانهای بسیار متنوع، شکستهای معماری متعدد یا فضاهای خاص باشد، طراحی و استفاده از قالب تونلی پیچیدهتر خواهد شد.
بازگشت سرمایه در پروژههای بزرگ
در پروژههای انبوهسازی، باید هزینه قالب را در کنار صرفهجویی حاصل از کاهش زمان ساخت، نیروی انسانی، عملیات تکمیلی و امکان استفاده چندباره از قالب بررسی کرد.
به همین دلیل ممکن است یک سیستم قالببندی که در نگاه اول هزینه بالایی دارد، در یک پروژه چندصد واحدی از نظر هزینه تمامشده بسیار مناسبتر از یک روش ارزانتر اما کندتر باشد.
نتیجه: قالب تونلی معمولاً برای پروژههای کوچک و دارای پلانهای متنوع انتخاب ایدهآلی نیست؛ اما در پروژههای بزرگ، منظم و تکرارشونده میتواند یکی از گزینههای اقتصادی و سریع باشد.
محدودیتها و معایب قالب تونلی
قالب تونلی با وجود مزایای متعدد، برای همه پروژههای ساختمانی مناسب نیست. مهمترین محدودیتهای آن عبارتاند از:
- هزینه اولیه بالاخرید یا اجاره قالب و تأمین تجهیزات مورد نیاز، سرمایه اولیه قابل توجهی میخواهد. به همین دلیل استفاده از این سیستم در پروژههای کوچک ممکن است توجیه اقتصادی نداشته باشد.
- نیاز به پلانهای منظم و تکراریهرچه پلان پروژه تکراریتر باشد، بهرهوری قالب تونلی بیشتر خواهد بود. تنوع زیاد در نقشه طبقات میتواند سرعت و صرفه اقتصادی این روش را کاهش دهد.
- انعطافپذیری کمتر در معماریهای خاصپروژههایی که دارای فرمهای پیچیده، فضاهای غیرمتعارف یا تغییرات زیاد در پلان هستند، ممکن است برای اجرای قالب تونلی مناسب نباشند.
- نیاز به تجهیزات مکانیکیجابجایی قالبهای تونلی معمولاً به تجهیزات سنگین نیاز دارد. بنابراین فضای کارگاه، دسترسی جرثقیل و امکان استقرار تجهیزات باید از ابتدا در طراحی و برنامهریزی پروژه در نظر گرفته شود.

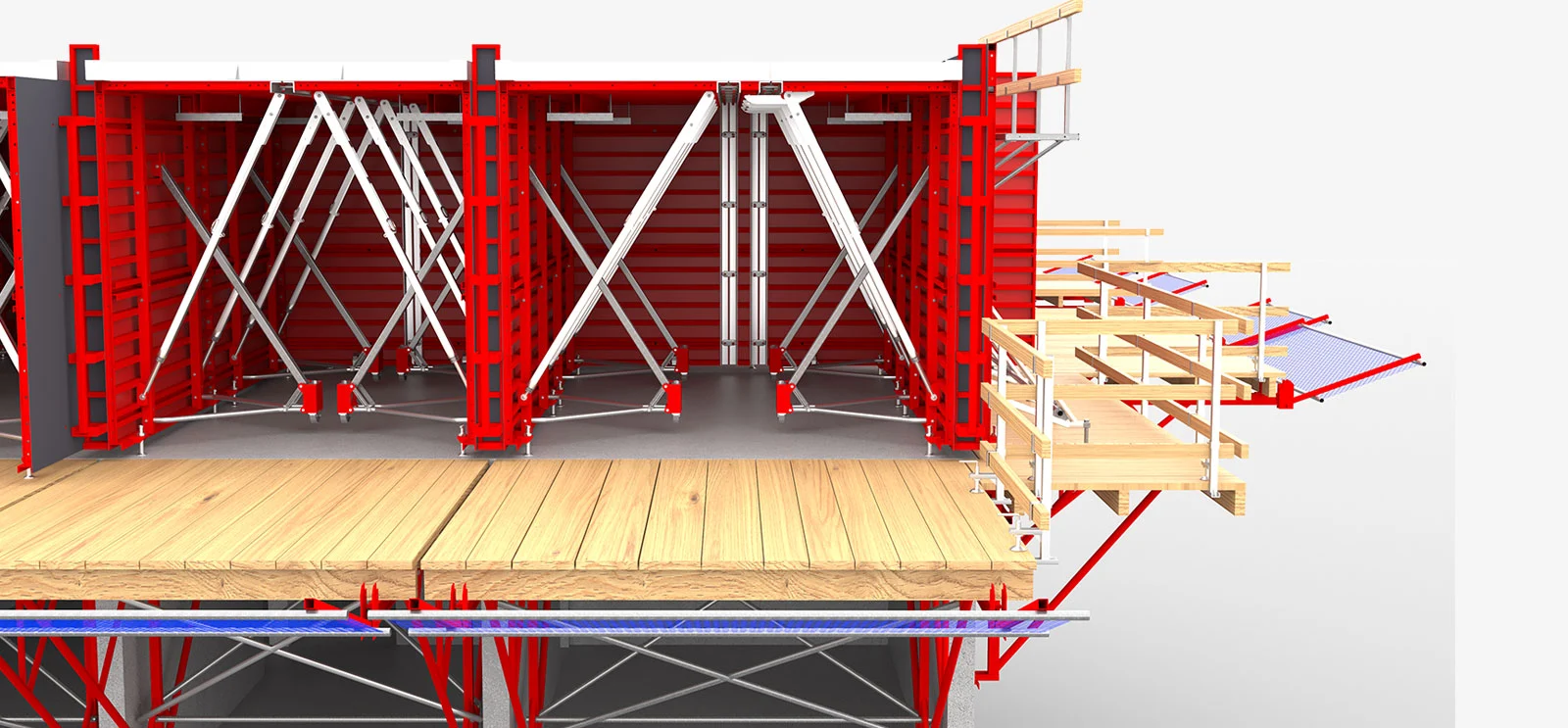

قالب تونلی و مقاومت در برابر زلزله
یکی از موضوعاتی که هنگام بررسی قالب تونلی مطرح میشود، عملکرد سازههای اجراشده با این سیستم در برابر زلزله است.
بتنریزی یکپارچه دیوارها و سقف میتواند به ایجاد یک سیستم سازهای منسجم کمک کند. با این حال، مقاومت ساختمان در برابر زلزله به مجموعهای از عوامل مهندسی وابسته است؛ از جمله سیستم باربر، طراحی سازه، کیفیت بتن و میلگرد، نحوه اجرای اتصالات و رعایت الزامات مقررات ملی ساختمان.
بنابراین نباید صرفاً استفاده از قالب تونلی را به معنای مقاوم بودن قطعی ساختمان در برابر زلزله دانست. این سیستم زمانی میتواند عملکرد مناسبی داشته باشد که طراحی و اجرای کل سازه به صورت اصولی انجام شده باشد.
چه پروژههایی برای قالب تونلی مناسب هستند؟
پیش از انتخاب قالب تونلی باید مشخص شود که پروژه از نظر معماری و اجرایی با این سیستم سازگاری دارد یا خیر. مهمترین پروژههایی که معمولاً بیشترین بهره را از قالب تونلی میبرند عبارتاند از:
۱. پروژههای انبوهسازی مسکونی
پروژههای چندصد یا چند هزار واحدی، یکی از بهترین گزینهها برای استفاده از قالب تونلی هستند. تکرار پلان، تعداد زیاد واحدها و اهمیت سرعت اجرا باعث میشود هزینه اولیه قالب در طول پروژه بهتر توجیه شود.
۲. ساختمانهای مسکونی با پلان تکراری
اگر طبقات یک ساختمان مسکونی دارای پلان مشابه باشند، قالب تونلی میتواند سرعت اجرای سازه را افزایش دهد و فرآیند ساخت را استانداردتر کند.
۳. خوابگاهها، هتلها و بیمارستانها
بسیاری از این ساختمانها دارای اتاقها یا فضاهای تکرارشونده هستند. همین ویژگی باعث میشود سیستمهای قالببندی صنعتی مانند قالب تونلی در چنین پروژههایی کاربرد داشته باشند.
۴. ساختمانهای اداری با پلان منظم
ساختمانهای اداری که در طبقات مختلف از الگوی معماری مشابه استفاده میکنند نیز میتوانند از سرعت و تکرارپذیری این سیستم بهره ببرند.
۵. پروژههای دولتی و نظامی
در پروژههایی که تعداد زیادی ساختمان مشابه یا واحدهای تکراری ساخته میشود، سرعت اجرا و استانداردسازی فرآیند اهمیت زیادی دارد. در چنین شرایطی، قالب تونلی میتواند گزینهای قابل بررسی باشد.
آیا قالب تونلی برای همه ساختمانها مناسب است؟
خیر. انتخاب قالب تونلی باید بر اساس شرایط واقعی پروژه انجام شود. تعداد واحدها، تکرار پلان، ارتفاع ساختمان، تجهیزات کارگاه، برنامه زمانی، هزینه خرید یا اجاره قالب و نوع معماری، همگی در این تصمیم مؤثر هستند.
به طور کلی، هرچه پروژه بزرگتر، منظمتر و تکرارشوندهتر باشد، احتمال اینکه قالب تونلی از نظر اقتصادی و اجرایی انتخاب مناسبی باشد بیشتر است. در مقابل، پروژههای کوچک با پلانهای متنوع و معماری پیچیده معمولاً انعطاف بیشتری از روشهای دیگر قالببندی میگیرند.
جمعبندی؛ چرا قالب تونلی برای پروژههای سریعسازی مناسب است؟
قالب تونلی یکی از روشهای صنعتی اجرای سازههای بتنی است که با ترکیب بتنریزی همزمان دیوار و سقف و تکرار سریع چرخه ساخت، امکان افزایش سرعت اجرای پروژه را فراهم میکند.
مهمترین مزایای این سیستم شامل سرعت بالای اجرا، یکپارچگی سازه، تکرارپذیری، کنترل بهتر فرآیند ساخت و امکان صرفهجویی در پروژههای بزرگ است. در مقابل، هزینه اولیه بالا، نیاز به تجهیزات مکانیکی و وابستگی به پلانهای منظم از مهمترین محدودیتهای آن محسوب میشوند.
بنابراین اگر پروژه شما یک ساختمان کوچک و با معماری کاملاً متنوع است، قالب تونلی لزوماً بهترین انتخاب نیست. اما در پروژههای انبوهسازی، ساختمانهای دارای پلان تکراری و پروژههایی که سرعت ساخت اهمیت زیادی دارد، این سیستم میتواند یک گزینه بسیار قابل بررسی باشد.
در نهایت، انتخاب بین قالب تونلی و سایر روشهای قالببندی باید بر اساس محاسبات فنی، برنامه زمانبندی، هزینه تمامشده و ویژگیهای معماری و سازهای پروژه انجام شود.
سوالات متداول درباره قالب تونلی
قالب تونلی چیست؟
قالب تونلی یک سیستم قالببندی فلزی برای اجرای همزمان دیوار و سقف سازههای بتنی است که بیشترین کاربرد را در پروژههای بزرگ و دارای پلانهای تکراری دارد.
مهمترین مزیت قالب تونلی چیست؟
افزایش سرعت اجرای سازه و امکان تکرار سریع چرخه ساخت، مهمترین مزیت قالب تونلی است. البته میزان افزایش سرعت به طراحی پروژه، تعداد قالبها، تجهیزات و مدیریت کارگاه بستگی دارد.
آیا قالب تونلی باعث کاهش هزینه ساخت میشود؟
در پروژههای بزرگ و تکرارشونده، قالب تونلی میتواند با کاهش زمان اجرا، نیروی انسانی و برخی عملیات تکمیلی، هزینه تمامشده را کاهش دهد. اما هزینه اولیه خرید یا اجاره قالب و تجهیزات آن نسبتاً بالا است.
قالب تونلی برای چه پروژههایی مناسبتر است؟
پروژههای انبوهسازی مسکونی، ساختمانهای دارای پلان تکراری، خوابگاهها، هتلها، برخی بیمارستانها و پروژههای بزرگ با الگوی ساخت مشابه معمولاً گزینههای مناسبتری برای این سیستم هستند.
آیا قالب تونلی برای مناطق زلزلهخیز مناسب است؟
سیستمهای سازهای اجراشده با قالب تونلی میتوانند در صورت طراحی و اجرای صحیح، عملکرد مناسبی در برابر نیروهای جانبی داشته باشند. با این حال، مقاومت لرزهای ساختمان به طراحی سازه، کیفیت مصالح، جزئیات اجرایی و رعایت مقررات فنی وابسته است و صرف استفاده از قالب تونلی به تنهایی تضمینکننده مقاومت در برابر زلزله نیست.
