امروزه تجهیزات پیشرفتهای برای تهویه مطبوع و کنترل کیفیت هوای ساختمانها مورد استفاده قرار میگیرند. هواساز یکی از تجهیزات مهم این حوزه است که در سیستمهای تهویه کانالی کاربرد گستردهای دارد. یکی از اصلیترین اجزای هواساز نیز کویل است که وظیفه انتقال حرارت و تغییر دمای هوای عبوری را بر عهده دارد.
تعمیر و نگهداری تجهیزات کانالی مانند هواساز ممکن است به دلیل دسترسی دشوار به برخی اجزا چالشبرانگیز باشد. استفاده از تجهیزاتی مانند دریچه بازدید میتواند دسترسی تکنسینها به بخشهای مختلف سیستمهای تهویه مطبوع را آسانتر کند.
آشنایی با انواع کویل هواساز و نحوه عملکرد آنها به شناخت بهتر این تجهیزات و تشخیص مشکلات احتمالی کمک میکند. کویلهای هواساز معمولاً در انواع سرمایشی و گرمایشی تولید میشوند و مانند یک مبدل حرارتی، انرژی گرمایی را میان سیال و هوای عبوری منتقل میکنند. جنس، ابعاد، تعداد ردیفها و ظرفیت کویل از جمله عواملی هستند که بر عملکرد آن تأثیر میگذارند.

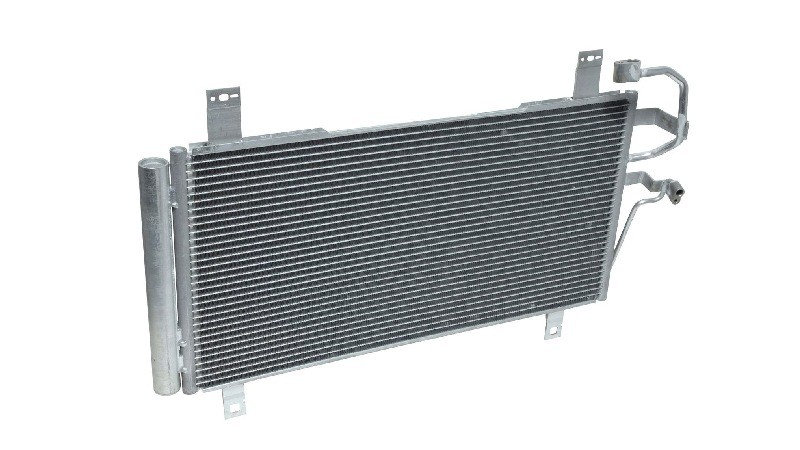

کویل هواساز چیست؟
کویل هواساز یکی از اجزای اصلی دستگاه هواساز است که برای گرم یا سرد کردن هوای عبوری از دستگاه مورد استفاده قرار میگیرد. در این فرآیند، سیالی مانند آب گرم، آب سرد، بخار یا مبرد در داخل لولههای کویل جریان پیدا میکند و از طریق لولهها و فینها، حرارت را با هوای عبوری مبادله میکند.
در کنار کویل، تجهیزاتی مانند فیلتر، فن و رطوبتزن نیز میتوانند در فرآیند آمادهسازی هوا نقش داشته باشند. به این ترتیب، هوای ورودی پس از عبور از مراحل مختلف، با دمای مناسب به فضای داخلی ساختمان منتقل میشود.
معرفی انواع کویل هواساز
کویلهای هواساز را میتوان بر اساس نوع عملکرد و سیال مورد استفاده به مدلهای مختلفی تقسیم کرد. دو گروه اصلی این تجهیزات شامل کویل سرمایشی و کویل گرمایشی هستند.
در سیستم گرمایشی، آب گرم تولیدشده توسط تجهیزاتی مانند موتورخانه یا بویلر وارد کویل میشود و گرمای خود را به هوای عبوری منتقل میکند. در حالت سرمایشی نیز آب سرد تولیدشده توسط تجهیزاتی مانند چیلر یا آیسبانک میتواند درون کویل جریان پیدا کند و هوای عبوری را خنک کند.
کویل هواساز سرمایشی
کویلهای سرمایشی برای کاهش دمای هوای عبوری از هواساز استفاده میشوند و بر اساس نوع سیستم میتوانند با آب سرد یا مبرد کار کنند. در سیستمهای آبی، آب سرد تولیدشده توسط چیلر درون لولههای کویل جریان پیدا میکند و گرمای هوای عبوری را جذب میکند.
در سیستمهای DX، مبرد در مدار کویل جریان دارد و فرآیند سرمایش با استفاده از سیکل تبرید انجام میشود. انتخاب نوع کویل سرمایشی به ظرفیت مورد نیاز، شرایط پروژه، نوع سیستم تهویه و تجهیزات جانبی بستگی دارد.
کویلهای سرمایشی علاوه بر ساختمانهای مسکونی، اداری و تجاری، در برخی کاربردهای صنعتی نیز مورد استفاده قرار میگیرند. برای مثال، در مراکز پرورش قارچ، کنترل دما و رطوبت اهمیت زیادی دارد و سیستم تهویه مناسب میتواند در ایجاد شرایط مطلوب محیطی نقش داشته باشد.
کویل هواساز گرمایشی
کویل گرمایشی برای افزایش دمای هوای عبوری از هواساز استفاده میشود. این کویلها معمولاً با آب گرم یا بخار کار میکنند. در مدل آب گرم، آب تولیدشده توسط موتورخانه یا بویلر از داخل لولههای کویل عبور کرده و حرارت خود را به هوای اطراف منتقل میکند.
کویلهای گرمایشی در سیستمهای تهویه مطبوع ساختمانها، هواسازها، تجهیزات صنعتی و برخی سیستمهای خشککن کاربرد دارند. نوع کویل باید بر اساس ظرفیت حرارتی مورد نیاز و شرایط عملکرد سیستم انتخاب شود.
مزایای کویل گرمایشی چیست؟
کویلهای گرمایشی بسته به نوع طراحی و کاربرد، میتوانند مزایایی مانند موارد زیر داشته باشند:
- انعطافپذیری در طراحی و استفاده
- تنوع در مدلها و ظرفیتهای مختلف
- امکان استفاده در سیستمهای مختلف تهویه
- انتقال مناسب حرارت به هوای عبوری
- امکان استفاده از آب گرم یا بخار به عنوان سیال حرارتی
- کاربرد در ساختمانها و برخی فرآیندهای صنعتی
نحوه عملکرد کویل هواساز
کویل هواساز وظیفه مهمی در انتقال حرارت و برودت به هوای عبوری از دستگاه دارد. ابتدا هوا از طریق ورودی هواساز وارد دستگاه شده و در صورت وجود فیلتر، ذرات و آلودگیهای موجود در آن تا حد مشخصی حذف میشوند.
پس از آن، هوا از روی کویل عبور میکند. بسته به نوع کویل، آب گرم، آب سرد، بخار یا مبرد در داخل لولههای آن جریان دارد. اختلاف دمای میان سیال و هوا باعث انتقال حرارت شده و در نتیجه دمای هوای عبوری افزایش یا کاهش پیدا میکند.
در مرحله بعد، فن هواساز هوای آمادهشده را از طریق کانالها به فضاهای مختلف ساختمان منتقل میکند. بنابراین عملکرد صحیح کویل، فن، فیلترها و سایر اجزای هواساز در کیفیت نهایی هوای خروجی تأثیرگذار است.
اجزای مختلف کویل هواساز
کویل هواساز از چند بخش اصلی تشکیل شده است که هر یک در فرآیند انتقال حرارت نقش دارند. از مهمترین اجزای آن میتوان به لولهها، فینها و کلکتورهای ورودی و خروجی اشاره کرد.
جنس، ابعاد، تعداد ردیفها و نحوه طراحی لوله و فین میتواند بر ظرفیت انتقال حرارت، افت فشار و عملکرد کلی کویل تأثیر بگذارد.
فین کویل هواساز و انواع آن از نظر جنس
فینها صفحات فلزی نازکی هستند که در اطراف لولههای کویل قرار میگیرند و با افزایش سطح تماس، به انتقال بهتر حرارت میان سیال داخل لوله و هوای عبوری کمک میکنند.
فینها معمولاً از آلومینیوم یا مس ساخته میشوند. این فلزات به دلیل ویژگیهای مناسب در انتقال حرارت و امکان شکلدهی، کاربرد زیادی در ساخت کویل دارند. از نظر شکل نیز میتوان فینها را به مدلهایی مانند فین تخت، موجدار و طرحهای مختلف افزایشدهنده سطح تماس تقسیم کرد.
فین کویل آلومینیومی
آلومینیوم به دلیل وزن پایین، قابلیت شکلدهی مناسب و مقاومت قابل قبول در برابر خوردگی، یکی از مواد پرکاربرد برای ساخت فین کویل است. وزن پایین این فلز نیز باعث میشود استفاده از آن در طراحی تجهیزات تهویه مطبوع مزیت داشته باشد.
بلوفین هواساز
بلوفین نوعی فین آلومینیومی است که با یک پوشش محافظ آبیرنگ پوشانده میشود. این پوشش با هدف افزایش مقاومت سطح فین در برابر عوامل خورنده مورد استفاده قرار میگیرد و میتواند برای برخی محیطهای مرطوب یا خورنده مناسب باشد.
گلدفین
گلدفین نیز نوعی فین آلومینیومی با پوشش محافظ است که ظاهر آن به رنگ طلایی دیده میشود. تفاوت اصلی گلدفین و بلوفین در نوع و مشخصات پوشش محافظ و کاربرد مورد نظر آنها است و انتخاب میان این گزینهها باید بر اساس شرایط محیطی انجام شود.
فین کویل مسی
مس از نظر هدایت حرارتی عملکرد بسیار خوبی دارد و به همین دلیل در برخی کویلها برای ساخت لوله یا فین مورد استفاده قرار میگیرد. مقاومت مناسب مس در برابر بسیاری از شرایط محیطی نیز از دیگر ویژگیهای آن است؛ با این حال، قیمت و وزن آن در مقایسه با آلومینیوم باید در طراحی و انتخاب تجهیزات مورد توجه قرار گیرد.
انواع لولهها در کویل هواساز
سیال درون لولههای کویل جریان پیدا میکند و از طریق دیواره لوله و فینها با هوای عبوری تبادل حرارت انجام میدهد. به همین دلیل، جنس و طراحی لولهها از عوامل مهم در عملکرد کویل به شمار میرود.
- لوله مسی: لولههای مسی به دلیل هدایت حرارتی مناسب در بسیاری از کویلهای سرمایشی و گرمایشی مورد استفاده قرار میگیرند.
- لوله آلومینیومی: لولههای آلومینیومی در برخی تجهیزات سرمایشی و کاربردهای صنعتی مورد استفاده قرار میگیرند.
- لوله فولادی یا مانیسمان: لولههای فولادی بدون درز در برخی سیستمهای تحت فشار، از جمله کاربردهای مرتبط با بخار، مورد استفاده قرار میگیرند.
انواع مداربندی کویل هواساز
مداربندی کویل یکی از عوامل مهم در طراحی و عملکرد آن است. بسته به نوع کاربرد، ظرفیت مورد نیاز و شرایط کاری سیستم، کویلها میتوانند با آرایشهای مختلفی طراحی شوند. برخی از انواع مداربندی عبارتاند از:
کویل با ردیفهای زوج یا Full Circuit
در این نوع مداربندی، مسیر حرکت سیال در کویل به گونهای طراحی میشود که از ظرفیت کویل برای انتقال حرارت استفاده شود. Full Circuit یکی از آرایشهایی است که در طراحی انواع کویلهای سرمایشی و گرمایشی مورد استفاده قرار میگیرد.
کویل DX یا Half Circuit
کویلهای DX در سیستمهای انبساط مستقیم مورد استفاده قرار میگیرند و مبرد مستقیماً در مدار کویل جریان پیدا میکند. طراحی مدار کویل باید متناسب با ظرفیت سرمایشی و شرایط کاری سیستم تبرید انجام شود.
کویل فشار قوی یا Double Circuit
در کویلهای دارای مدارهای متعدد، مسیر جریان سیال به شکل متفاوتی طراحی میشود تا شرایط لازم برای انتقال حرارت و تحمل فشار سیستم فراهم شود. انتخاب این نوع مدار به فشار کاری، نوع سیال و مشخصات فنی پروژه بستگی دارد.
کویل طرح کندانسور یا Quarter Circuit
در برخی طراحیهای کویل از مدارهای خاص برای کنترل مسیر جریان سیال و دستیابی به ظرفیت مورد نظر استفاده میشود. انتخاب نوع مداربندی باید توسط طراح و بر اساس مشخصات فنی سیستم انجام شود.
حرف آخر
کویل هواساز یکی از اجزای کلیدی سیستمهای تهویه مطبوع است و وظیفه انتقال حرارت میان سیال و هوای عبوری را بر عهده دارد. این قطعه از بخشهایی مانند لوله، فین و کلکتور تشکیل شده و بر اساس نوع کاربرد میتواند برای سرمایش یا گرمایش هوا مورد استفاده قرار گیرد.
آشنایی با انواع کویل هواساز و عملکرد آن برای افرادی که با سیستمهای تهویه مطبوع، هواساز و تجهیزات تأسیساتی سروکار دارند، اهمیت زیادی دارد. شناخت اجزای کویل و نحوه عملکرد آن همچنین میتواند در انتخاب، سرویس و نگهداری صحیح تجهیزات به کارشناسان و تکنسینها کمک کند.
مرجع: آپادانا کالا
