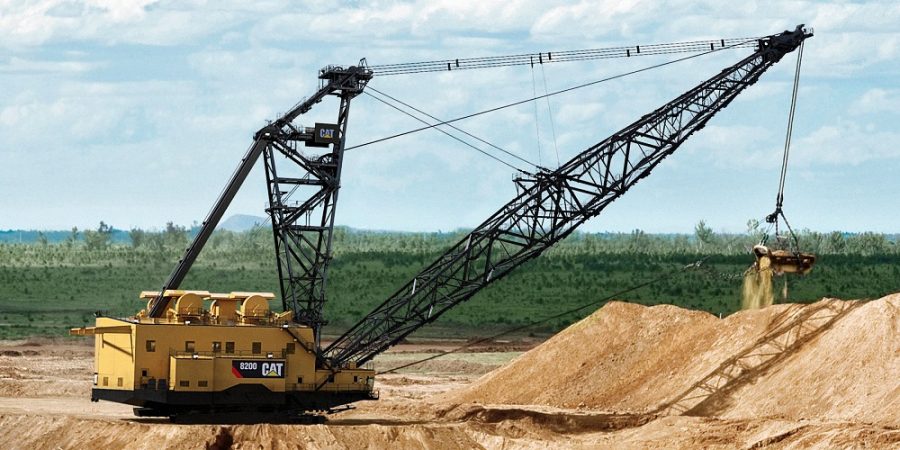

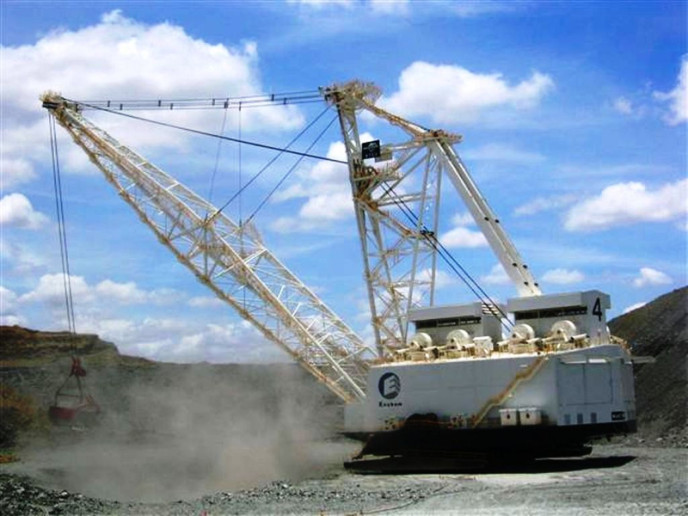

دراگلاین Draglines چیست؟
دراگلاین (Dragline) یا بیل مکانیکی کششی یکی از ماشینآلات سنگین راهسازی و معدنی است که برای عملیات حفاری در حجم بالا، خاکبرداری عمیق و جابهجایی مصالح به کار میرود. برخلاف بیلهای مکانیکی معمولی، دراگلاین با استفاده از یک باکت متصل به کابلهای فولادی عملیات حفاری را انجام میدهد و به همین دلیل میتواند در فواصل و عمقهای بیشتری کار کند.
دراگلاین یا بیل مکانیکی کششی چگونه کار میکند؟
عملکرد دراگلاین بر پایه کشیدن باکت روی سطح زمین است. اپراتور با استفاده از کابلهای کنترل، باکت را به سمت محل حفاری هدایت کرده، مصالح را جمعآوری میکند و سپس آن را به محل تخلیه منتقل میکند. این طراحی باعث میشود دراگلاین برای حفاری در مناطقی که دسترسی مستقیم به آنها دشوار است، گزینهای مناسب باشد.
بهطورکلی یک بیل مکانیکی پرقدرت تا ظرفیت حدود دو مترمکعب را میتوان با تعویض تیرک اصلی و جام بیل آن با تیرک اصلی و جام بیل کششی، به دراگلایـن تبـدیل نمود. خاطرنشان میسازد راندمان بیل کششی ۷۵ تا ۸۰ درصد بیل مکانیکی میباشد.
موارد کاربرد دراگلاین یا بیل مکانیکی کششی
- عملیات حفاری در زمینهای وسیع و با سختی کم.
- حفاری در سربارهها، خاکستر، زغالسنگ یا دیگر مواد سبک.
- گودبرداری کانالهایی که نیاز به برآمدگی طرفین نداشته و زوایای کنارههای جانبی کانال به هراندازه کـه بهطور طبیعـی قـرار گیرند، مجاز باشد.
- عملیات حفاری در فواصل ۱۵ تا ۳۰ متر دورتر از ماشین، در خاکهای ناپایدار که امکان نزدیک شدن ماشین بـه محـل حفـاری وجود نداشته باشد.
- انجام عملیات حفاری در سطوح بالاتر از سطح اتکا ماشین تا سطوح خیلی پائین تر از سطح اتکا ماشین.
- عملیات حفاری در زیر سطح آب.

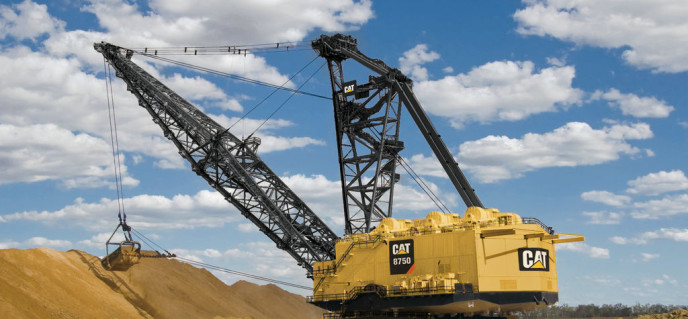

انواع دراگلاین
دراگلاین به سه دسته طبقه بندی میشود که عبارت است از:
- نوع شاسی
- نوع جام
- نوع کاربرد
دراگلاین بر اساس نوع شاسی
دراگلاین بر اساس نوع شاسی به انواع مختلفی دارد از جمله:
1. شاسی چرخ زنجیری
دراگلاین نصب شده بر روی شاسی چرخ زنجیرهای که بر روی سطح زمینهایی که برای حرکت دراگلاین نوع چرخ معمولی و نصب شده بر روی کامیون سست هستند، کار میکنند.
میزان سرعت این نوع دراگلاین در مقایسه با سایر انواع دیگر آن خیلی پایینتر است و میزان سرعت آن نیز نزدیک 6/1 کیلومتر بر ساعت است. برای انتقال آن از یک پروژه به پروژه دیگر از دستگاههای حمل کننده استفاده میشود.
2. شاسی چرخ لاستیکی
دراگلاین نصب شده بر روی شاسی چرخ لاستیکی که سرعتی تقریبا 50 کیلومتر بر ساعت حرکت میکند، اما نمیتواند مثل دراگلاین نصب شده روی شاسی چرخ زنجیرهای، بر روی خاکهای سست به راحتی حرکت کند.
3. نصب شده بر روی کامیون
از ویژگیهای دراگلاین با شاسی چرخ لاستیکی که با فشار وارد بر روی زمین با استفاده از دراگلاین چرخ زنجیری بنی 0/35 تا 0 کیلوگرم بر سانتی متر مربع و دراگلاین چرخ لاستیکی بین 1/75 تا ⅗ کیلوگرم بر سانتی متر مربع است.
انواع دراگلاین بر اساس نوع جام و نوع کاربرد
برای مشخص نمودن جام خوب و مناسب همچنین نوع دراگلاین با جام، میزان سختی و نوع کارایی ماشین آلات و تجهیزات بسیار تاثیرگذار است. گروه بندی بر اساس نوع و سختی کار شامل موارد زیر است که عبارتند از:
- نوع یک کارهای سبک
- نوع دوم کارهای متوسط
- نوع سوم کارهای سنگین
هر چه میزان و سختی خاکبرداری و گودبرداری بیشتر و دشوارتر باشد، میتوان مطابق با دسته بندیهایی که در فوق ذکر کردیم، بپردازیم. زمانی از بیلهای مکانیکی برای حفاری و خاکبرداری استفاده می شود که بسته به نوع و مساحت زمین حفاری شده و همچنین نوع سختی زمین و سایر عوامل دیگر مورد توجه قرار میگیرد.
مزایای استفاده از دراگلاین
استفاده از دراگلاین در پروژههای بزرگ مزایای متعددی دارد، از جمله:
- توانایی حفاری در عمق و شعاع کاری بالا
- ظرفیت زیاد باکت برای جابهجایی مصالح
- مناسب برای پروژههای وسیع معدنی و عمرانی
- کاهش نیاز به جابهجایی مکرر ماشینآلات
- افزایش سرعت عملیات خاکبرداری در پروژههای بزرگ

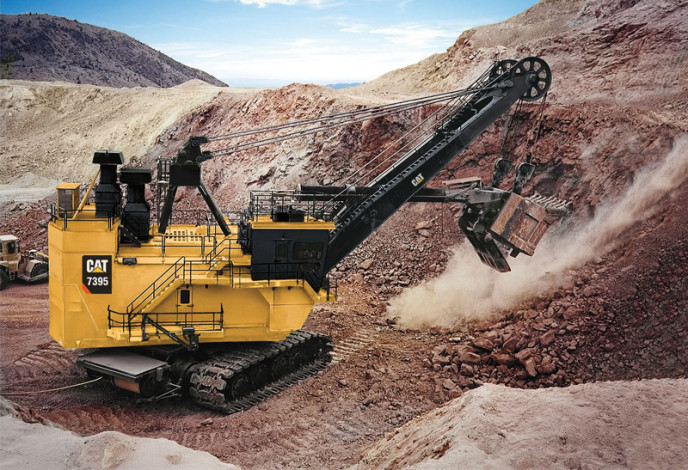

تفاوت دراگلاین با بیل مکانیکی معمولی
مهمترین تفاوت دراگلاین با بیل مکانیکی هیدرولیکی، نحوه عملکرد باکت است. در بیل مکانیکی، باکت توسط بازوی هیدرولیکی کنترل میشود، اما در دراگلاین، باکت به کمک کابلهای فولادی حرکت میکند. این ویژگی باعث میشود دراگلاین برای حفاریهای عمیق و جابهجایی مصالح در فواصل بیشتر، عملکرد بهتری داشته باشد.
جمعبندی
دراگلاین یا بیل مکانیکی کششی یکی از مهمترین تجهیزات مورد استفاده در معادن، پروژههای راهسازی، سدسازی و لایروبی است. ظرفیت بالای حفاری، امکان کار در عمق زیاد و توانایی جابهجایی حجم بالایی از مصالح، این ماشین را به گزینهای مناسب برای پروژههای سنگین عمرانی تبدیل کرده است. انتخاب دراگلاین باید با توجه به نوع پروژه، شرایط زمین، عمق حفاری و حجم عملیات انجام شود تا بیشترین بهرهوری و ایمنی حاصل شود.
